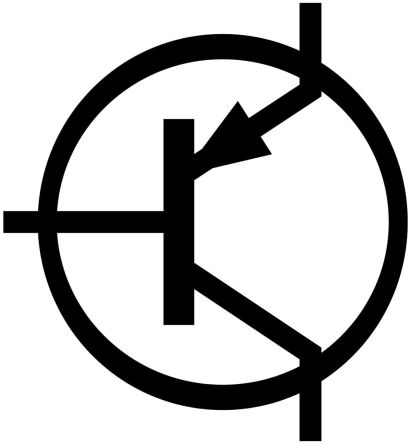

FAIRCHILD SEMICONDUCTOR PZTA56 单晶体管 双极, PNP, -80 V, 50 MHz, 1 W, -500 mA, 100 hFE
集电极-基极反向击穿电压VBRCBOCollector-Base VoltageVCBO| -80V \---|--- 集电极-发射极反向击穿电压VBRCEOCollector-Emitter VoltageVCEO| −80V 集电极连续输出电流ICCollector CurrentIC| -2A 截止频率fTTranstion FrequencyfT| 50MHz 直流电流增益hFEDC Current GainhFE| 100 管压降VCE（sat）Collector-Emitter SaturationVoltage| -250mV/-0.25V 耗散功率PcPoWer Dissipation| 800mW/0.8W Description & Applications| PNP General Purpose Amplifier This device is designed for use as a general purpose amplifier and switch requiring collector currents to 300 mA. 描述与应用| PNP通用放大器 这种装置是专为使用作为一般用途的需要集电极电流300 mA的电流放大器和开关而设计。
频率 50 MHz
额定电压DC -80.0 V
额定电流 -500 mA
针脚数 3
极性 P-Channel, N-Channel
耗散功率 1 W
增益频宽积 50 MHz
击穿电压集电极-发射极 80 V
最小电流放大倍数hFE 100 @100mA, 1V
额定功率Max 1 W
直流电流增益hFE 100
工作温度Max 150 ℃
工作温度Min -55 ℃
耗散功率Max 1000 mW
安装方式 Surface Mount
引脚数 3

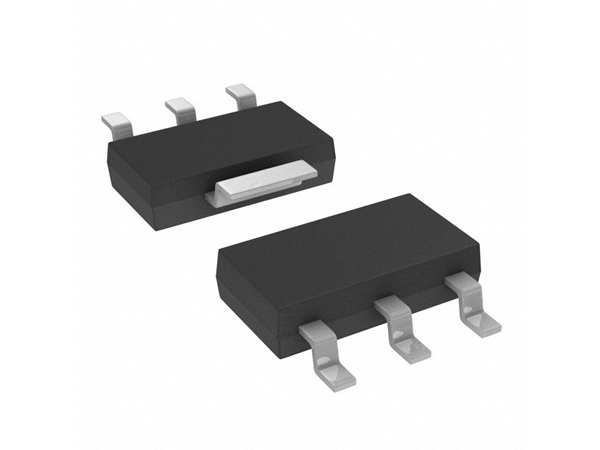

封装 TO-261-4
长度 6.7 mm
宽度 3.7 mm
高度 1.7 mm
封装 TO-261-4
工作温度 -55℃ ~ 150℃ TJ
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
