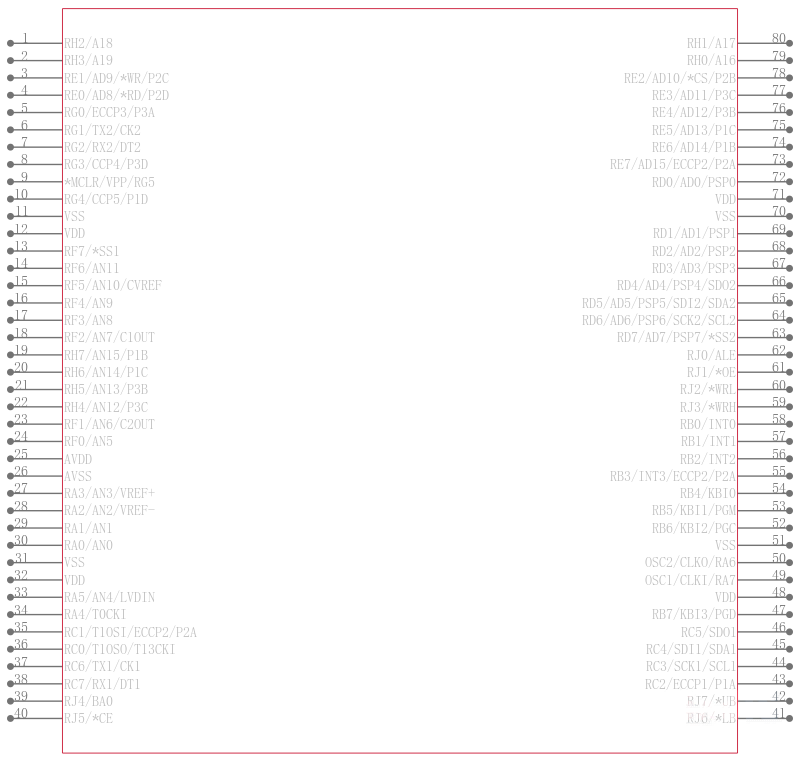

PIC18F8622-E/PT

PIC18F8527/8622/8627/8722 8 位微控制器Microchip 的 PIC18F 微控制器是 Microchip 产品线中功能最强大的 8 位设备。 该系列包含的 CAN、LIN 和以太网功能是完整系列外围设备的一部分，可满足嵌入式应用和版本的需求，采用 XLP（极低功耗）技术，用于功耗为关键考量的应用。 Microchip PIC18F8527/8622/8627/8722 系列微控制器是基于 Microchip PIC18 体系结构的 8 位设备，包括了 XLP极低功率）技术。### 微控制器功能C 语言编译器优化体系结构 软件控制下可自编程 优先级别，用于中断 8 x 8 单周期硬件倍增器 通过两个引脚实现 In-Circuit Serial Programming™ ICSP™ 通过两个引脚实现在线调试 ICD 宽工作电压范围：2.0V 至 5.5V 可编程掉电重置 BOR，带软件启用选项 延长监控计时器 WDT 灵活振荡器结构 ### 电源管理功能运行：CPU 开，外围设备开 空闲：CPU 关，外围设备开 睡眠：CPU 关，外围设备关 超低 50 nA 输入泄漏 运行模式电流低至 25μA 典型值 空闲模式电流低至 6.8μA 典型值 睡眠模式电流低至 120 nA 典型值 计时器 1 振荡器：900 nA，32 kHz，2V 监控计时器：1.6 μA，2V 典型值 双速振荡器启动 ### 外围功能高电流汇电流/源电流 25 mA/25 mA 三个可编程外部中断 四个输入变化中断 三个增强型采集/比较/PWM ECCP 模块 两个采集/比较/PWM CCP 模块 主同步串行端口 MSSP 模块 - 支持 3 线 SPI（所有 4 种模式）和 I2C™ 增强型可寻址 USART 模块组（无需外部晶体） 10 位模拟到数字转换器 - 12 或 16 通道，取决于型号 双模拟比较器，带输入多路复用 可编程 16 级高/低电压检测 HLVD 模块 ### PIC18 微控制器

PIC18F8527/8622/8627/8722 8 位

的 PIC18F 微控制器是 Microchip 产品线中功能最强大的 8 位设备。 该系列包含的 CAN、LIN 和以太网功能是完整系列外围设备的一部分，可满足嵌入式应用和版本的需求，采用 XLP（极低功耗）技术，用于功耗为关键考量的应用。

Microchip PIC18F8527/8622/8627/8722 系列微控制器是基于 Microchip PIC18 体系结构的 8 位设备，包括了 XLP极低功率）技术。

### 微控制器功能

C 语言编译器优化体系结构

软件控制下可自编程

优先级别，用于中断

8 x 8 单周期硬件倍增器

通过两个引脚实现 In-Circuit Serial Programming™ ICSP™

通过两个引脚实现在线调试 ICD

宽工作电压范围：2.0V 至 5.5V

可编程掉电重置 BOR，带软件启用选项

延长监控计时器 WDT

灵活振荡器结构

### 电源管理功能

运行：CPU 开，外围设备开

空闲：CPU 关，外围设备开

睡眠：CPU 关，外围设备关

超低 50 nA 输入泄漏

运行模式电流低至 25μA 典型值

空闲模式电流低至 6.8μA 典型值

睡眠模式电流低至 120 nA 典型值

计时器 1 振荡器：900 nA，32 kHz，2V

监控计时器：1.6 μA，2V 典型值

双速振荡器启动

### 外围功能

高电流汇电流/源电流 25 mA/25 mA

三个可编程外部中断

四个输入变化中断

三个增强型采集/比较/PWM ECCP 模块

两个采集/比较/PWM CCP 模块

主同步串行端口 MSSP 模块 - 支持 3 线 SPI（所有 4 种模式）和 I2C™

增强型可寻址 USART 模块组（无需外部晶体）

10 位模拟到数字转换器 - 12 或 16 通道，取决于型号

双模拟比较器，带输入多路复用

可编程 16 级高/低电压检测 HLVD 模块
