PI6CV2304WE

PI6CV2304WE图片1
PI6CV2304WE图片2
PI6CV2304WE图片3
PI6CV2304WE图片4
PI6CV2304WE图片5
PI6CV2304WE图片6
PI6CV2304WE图片7
PI6CV2304WE概述

1:4 3.3 V 140 MHz 表面贴装 低噪声 PCI X 时钟缓冲器 - SOIC-8

Description

Pericom’s PI6CV304 and PI6CV2304 are low-skew, low- noise, high speed clock buffers and are ideal for computing, networking, and communication applications. Application examples include PCIX clock buffers in servers and workstations, PCIX Storage Area Network SAN, and RAID controllers. They are used for networking and communications applications requiring 80 MHz for 10/100 Mbps Ethernet and 125 MHz for Gigabit networking clocks.

Features

• 160 MHz operation

• Low noise, low skew: 150ps max

• Fast rise/fall time: 1.0ns typ.

• Fast propagation delay: 2.0ns typ.

• 5V I/O tolerant input

• Industrial temperature –40°C to 85°C

• 3.3V power supply

• Packaging Pb-free & Green available

– 8-pin TSSOP L

– 8-pin SOIC W

Applications

• 33 MHz PCI-to-133 MHz PCIX controllers

• 80 MHz for 10/100 Mbps Ethernet

• 125 MHz for Gigabit networking

• 155 MHz for Optical OC3/SDH/SONET

PI6CV2304WE中文资料参数规格
技术参数

输出接口数 4

电路数 1

占空比 55 %

最大占空比 55 %

工作温度Max 85 ℃

工作温度Min 40 ℃

电源电压 3V ~ 3.6V

电源电压Max 3.6 V

电源电压Min 3 V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

长度 5 mm

宽度 3.99 mm

高度 1.5 mm

封装 SOIC-8

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Unknown

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

PI6CV2304WE引脚图与封装图

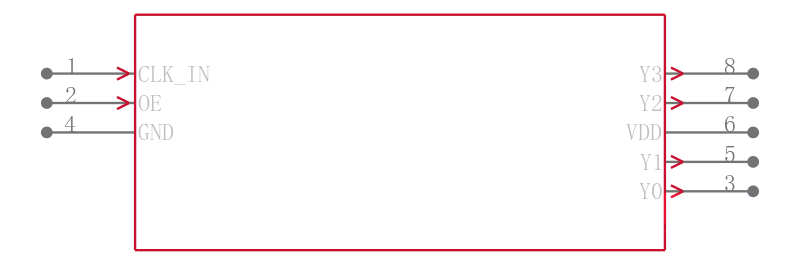

PI6CV2304WE引脚图
PI6CV2304WE封装图
PI6CV2304WE封装焊盘图
在线购买PI6CV2304WE
型号: PI6CV2304WE
制造商: Pericom Semiconductor 百利通
描述:1:4 3.3 V 140 MHz 表面贴装 低噪声 PCI X 时钟缓冲器 - SOIC-8
替代型号PI6CV2304WE
型号/品牌 代替类型 替代型号对比

PI6CV2304WE

Pericom Semiconductor 百利通

当前型号

当前型号

PI6CV2304WEX

百利通

类似代替

PI6CV2304WE和PI6CV2304WEX的区别

CDCV304PWR

德州仪器

功能相似

PI6CV2304WE和CDCV304PWR的区别

NB3N551DR2G

安森美

功能相似

PI6CV2304WE和NB3N551DR2G的区别
