PTH05020WAZT参数规格_中文资料_数据手册PDF

PTH05020WAZT概述

22A 输出 5V 输入的宽输出电压调节插拔电源模块 10-Surface Mount Module -40 to 85

非隔离 PoL 模块直流转换器 1 输出 0.8 ~ 3.6V 22A 4.5V - 5.5V 输入

得捷:
DC DC CONVERTER 0.8-3.6V 79W

艾睿:
Module DC-DC 5VIN 1-OUT 0.8V to 3.6V 22A 10-Pin SMD Module T/R

安富利:
Module DC-DC 1-OUT 0.8V to 3.6V 22A 10-Pin DIP Module T/R

Chip1Stop:
Module DC-DC 5VIN 1-OUT 0.8V to 3.6V 22A 10-Pin DIP Module T/R

Verical:
Module DC-DC 5VIN 1-OUT 0.8V to 3.6V 22A 10-Pin SMD Module T/R

PTH05020WAZT中文资料参数规格

技术参数

电源电压DC 5.00 V

输出接口数 1

输入电压DC 4.50V ~ 5.50V

输出电压 0.8V ~ 3.6V

输出电流 22 A

调节输出数 1

拓扑结构 Buck

输入电压Max 5.5 V

输入电压Min 4.5 V

输出电流Max 22 A

工作温度Max 85 ℃

工作温度Min -40 ℃

输入电压 5 V

封装参数

安装方式 Surface Mount

引脚数 10

封装 SMD-10

外形尺寸

高度 8.75 mm

封装 SMD-10

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 ITE（商业）

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

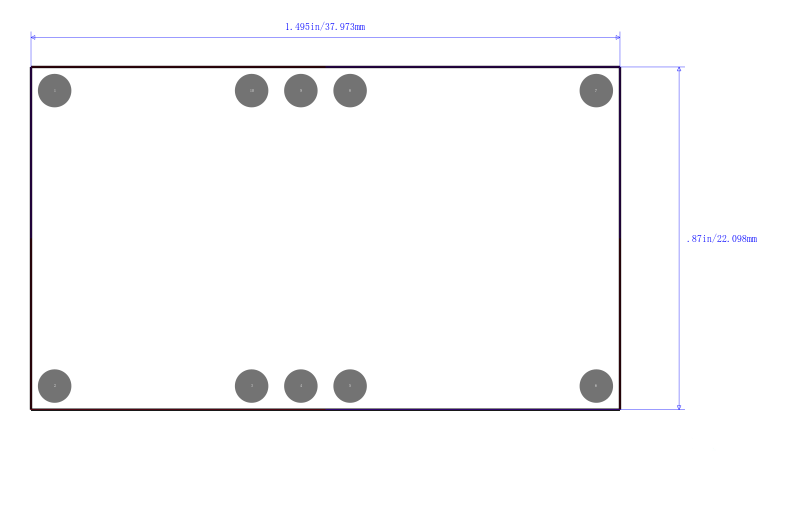

PTH05020WAZT引脚图与封装图

在线购买PTH05020WAZT

型号： PTH05020WAZT

描述：22A 输出 5V 输入的宽输出电压调节插拔电源模块 10-Surface Mount Module -40 to 85

替代型号PTH05020WAZT
