PTH03030WAZT概述

30 -A ， 3.3 V输入非隔离宽输出调节电源模块 30-A, 3.3-V Input Non-Isolated Wide-Output Adjust Power Module

非隔离 PoL 模块直流转换器 1 输出 0.8 ~ 2.5V 30A 2.95V - 3.65V 输入

得捷:
DC DC CONVERTER 0.8-2.5V 75W

贸泽:
Non-Isolated DC/DC Converters 30A 3.3V-In Wide-Out Adj Plug-in Pwr Mdl

艾睿:
Module DC-DC 3.3VIN 1-OUT 0.8V to 2.5V 30A 13-Pin SMD Module T/R

安富利:
Module DC-DC 1-OUT 0.8V to 2.5V 30A 13-Pin DIP Module Tray

Verical:
Module DC-DC 3.3VIN 1-OUT 0.8V to 2.5V 30A 13-Pin SMD Module T/R

PTH03030WAZT中文资料参数规格

技术参数

电源电压DC 3.30 V

额定功率 75 W

输出接口数 1

输入电压DC 2.95V ~ 3.65V

输出电压 0.8V ~ 2.5V

输出电流 30 A

调节输出数 1

开关频率 275kHz ~ 325kHz

拓扑结构 Buck

输入电压Max 3.65 V

输入电压Min 2.95 V

输出电流Max 30 A

工作温度Max 85 ℃

工作温度Min -40 ℃

输入电压 2.95V ~ 3.65V

封装参数

安装方式 Surface Mount

引脚数 13

封装 SMD-13

外形尺寸

高度 8.75 mm

封装 SMD-13

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 ITE（商业）

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

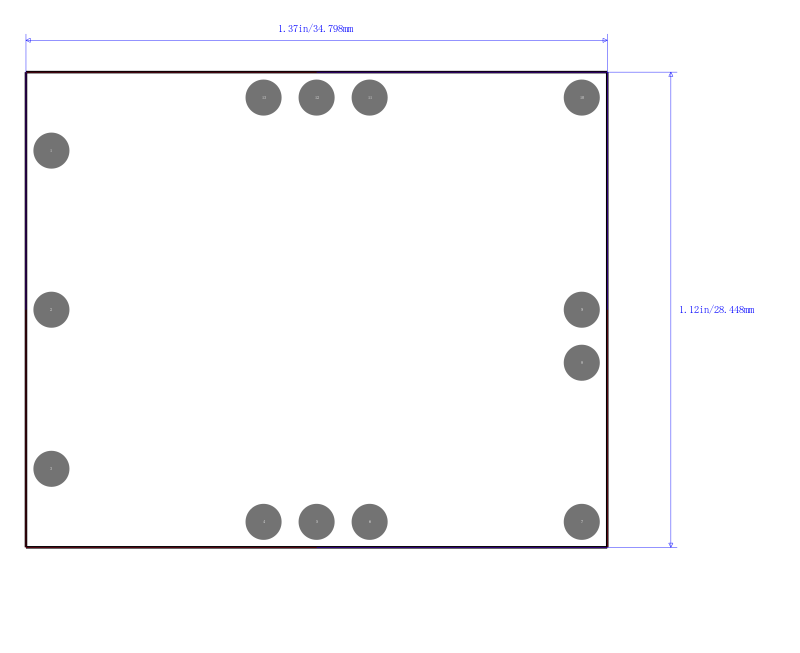

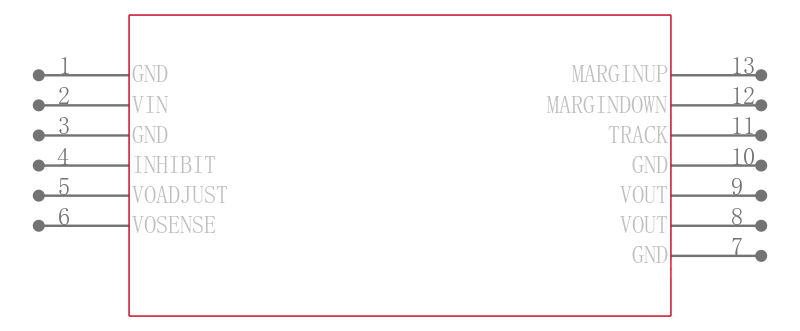

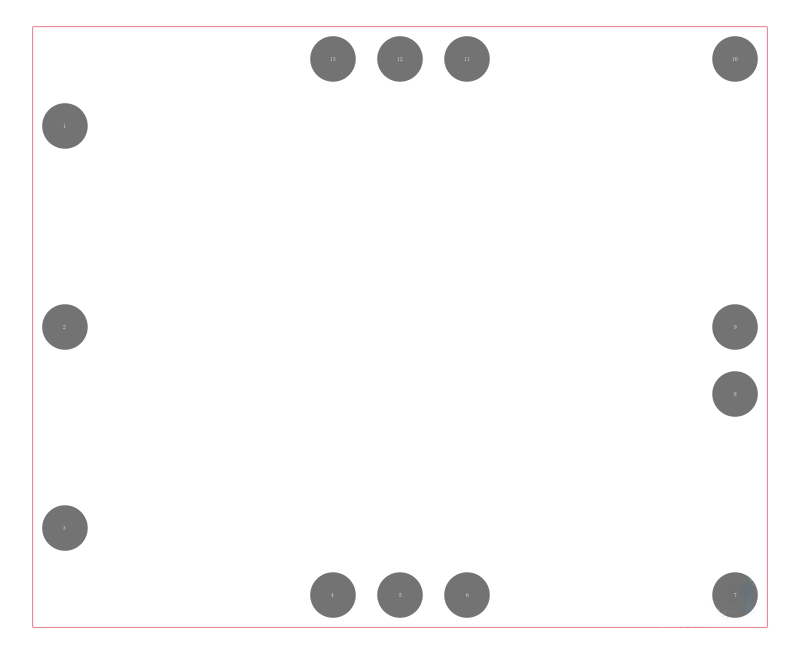

PTH03030WAZT引脚图与封装图

在线购买PTH03030WAZT

型号： PTH03030WAZT

制造商： TI 德州仪器

描述：30 -A ， 3.3 V输入非隔离宽输出调节电源模块 30-A, 3.3-V Input Non-Isolated Wide-Output Adjust Power Module

立即咨询

替代型号PTH03030WAZT

型号/品牌	代替类型	替代型号对比
PTH03030WAZT TI 德州仪器	当前型号	当前型号
PTH03030WAST 德州仪器	完全替代	PTH03030WAZT和PTH03030WAST的区别
PTH03030WAZ 德州仪器	完全替代	PTH03030WAZT和PTH03030WAZ的区别
PTH03030WAS 德州仪器	完全替代	PTH03030WAZT和PTH03030WAS的区别
