PBSS4041NZ,115概述

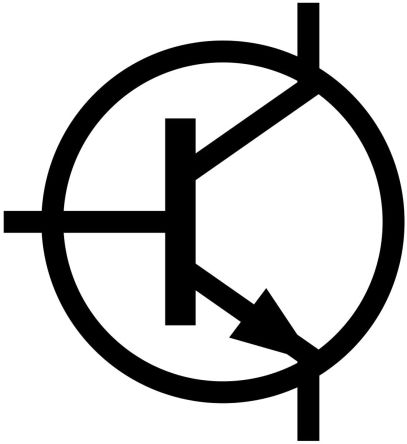

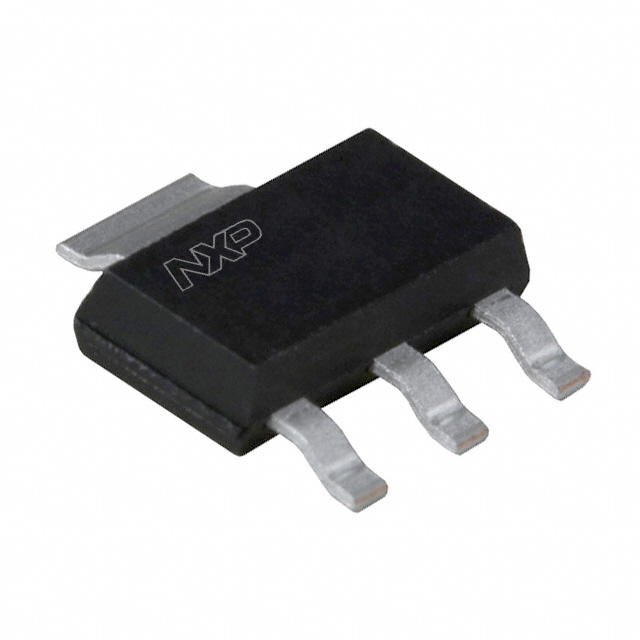

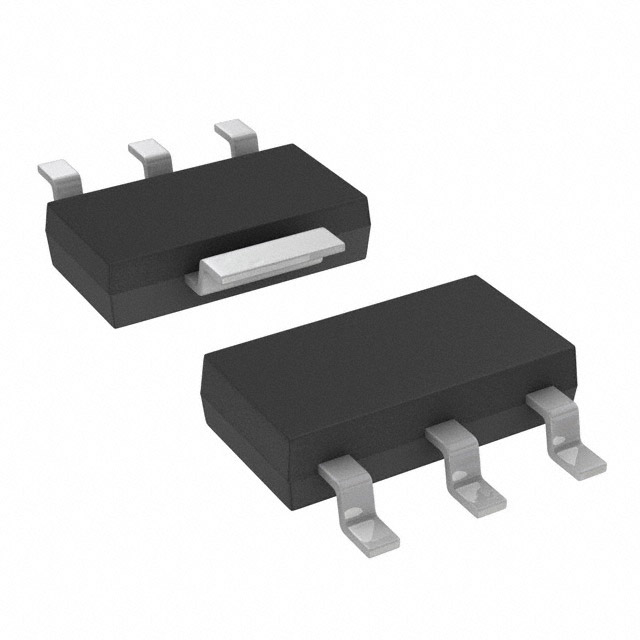

NXP PBSS4041NZ,115 , NPN 晶体管, 7 A, Vce=60 V, HFE:300, 100 MHz, 3 + Tab引脚 SOT-223封装

低饱和电压 NPN ,Nexperia

一系列 BISS(小信号的重大突破)低饱和电压 NPN 双极接线晶体管。 这些设备具有极低集电极-发射极饱和电压和高集电极电流容量,采用紧凑的空间节省型封装。 这些晶体管减少损失,可在用于切换和数字应用时减少热量的产生并整体提高效率。


得捷:
TRANS NPN 60V 7A SOT223


欧时:
NXP PBSS4041NZ,115 , NPN 晶体管, 7 A, Vce=60 V, HFE:300, 100 MHz, 3 + Tab引脚 SOT-223封装


艾睿:
Trans GP BJT NPN 60V 7A Automotive 4-Pin3+Tab SC-73 T/R


富昌:
PBSS4041NZ 系列 60 V 7 A NPN 低 VCEsat BISS 晶体管 - SOT-23-3


Verical:
Trans GP BJT NPN 60V 7A Automotive 4-Pin3+Tab SC-73 T/R


Win Source:
TRANS NPN 60V 7A SOT223


DeviceMart:
TRANS NPN 60V 7A SOT223


PBSS4041NZ,115中文资料参数规格
技术参数

极性 NPN

耗散功率 2.6 W

击穿电压集电极-发射极 60 V

集电极最大允许电流 7A

最小电流放大倍数hFE 250 @4A, 2V

额定功率Max 2.6 W

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 2.6 W

封装参数

安装方式 Surface Mount

封装 TO-261-4

外形尺寸

长度 6.7 mm

宽度 3.7 mm

高度 1.8 mm

封装 TO-261-4

物理参数

工作温度 150℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

在线购买PBSS4041NZ,115
型号: PBSS4041NZ,115
制造商: NXP 恩智浦
描述:NXP PBSS4041NZ,115 , NPN 晶体管, 7 A, Vce=60 V, HFE:300, 100 MHz, 3 + Tab引脚 SOT-223封装
