P4SMA39CA概述

LITTELFUSE P4SMA39CA TVS二极管, TVS, P4SMA系列, 双向, 33.3 V, 53.9 V, DO-214AC, 2 引脚

P4SMA系列表面安装瞬态电压抑制设计用于保护敏感的电子设备免受雷击和其他瞬变电压事件。该产品适用于保护I/O接口, VCC总线和其他易损电路。设计用于表面安装应用。优化电路板空间。用于表面安装应用. 优化电路板空间。

.: 内置应力消除

.: 钝化玻璃结

.: 低电感

.: 优秀的钳位能力

.: 0.01％重复率占空比

.: 从0V到V BR, < 1.0ps快速响应时间单向类型

.: 超过10V, IR <1µA

.: 可选单向或双向

.: 工作温度范围: -65至150°C

P4SMA39CA中文资料参数规格

技术参数

额定电压DC 39.0 V

额定功率 400 W

击穿电压 37.1 V

电路数 1

针脚数 2

耗散功率 400 W

钳位电压 53.9 V

测试电流 1 mA

最大反向击穿电压 41 V

脉冲峰值功率 400 W

最小反向击穿电压 37.1 V

击穿电压 37.1 V

工作温度Max 150 ℃

工作温度Min 65 ℃

工作结温 -65℃ ~ 150℃

封装参数

安装方式 Surface Mount

引脚数 2

封装 DO-214AC

外形尺寸

长度 5.28 mm

宽度 2.79 mm

高度 2.29 mm

封装 DO-214AC

物理参数

工作温度 -65℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Each

制造应用 Communications & Networking, 工业, Industrial, 通用, 通信与网络, Consumer Electronics, 计算机和计算机周边, Computers & Computer Peripherals, 消费电子产品

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2014/06/16

数据手册

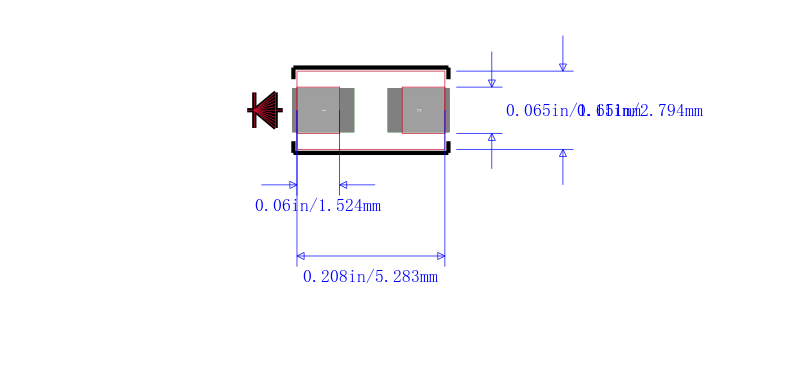

P4SMA39CA引脚图与封装图
