PTB48540BAH参数规格_中文资料_数据手册PDF

PTB48540BAH概述

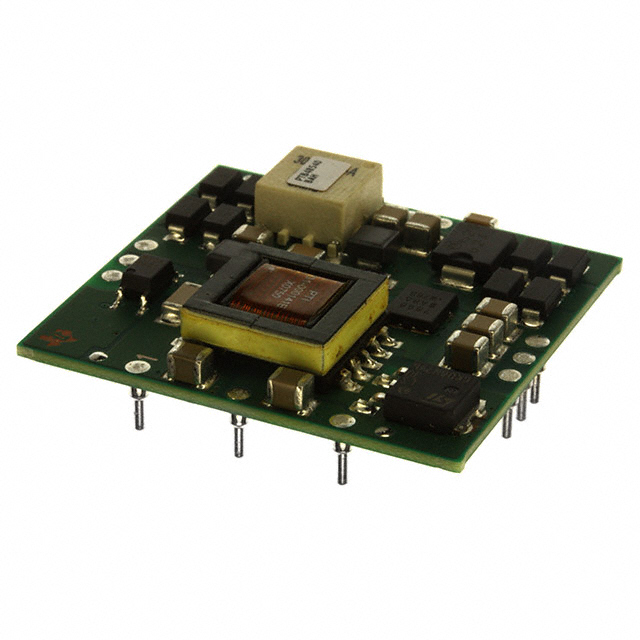

Module DC-DC 48Vin 1Out 3.3V 3A 10W 13Pin DIP Module

隔离 PoE 模块直流转换器 1 输出 3.3V - - 3A 36V - 57V 输入

得捷:
DC DC CONVERTER 3.3V 10W

艾睿:
Module DC-DC 48VIN 1-OUT 3.3V 3A 10W 13-Pin DIP Module Tray

安富利:
Module DC-DC 1-OUT 3.3V 3A 10W 13-Pin DIP Module

Chip1Stop:
Module DC-DC 48VIN 1-OUT 3.3V 3A 10W 13-Pin DIP Module

Verical:
Module DC-DC 48VIN 1-OUT 3.3V 3A 10W 13-Pin DIP Module Tray

PTB48540BAH中文资料参数规格

技术参数

电源电压DC 48.0 V

额定功率 10 W

输出接口数 1

输入电压DC 36.0V ~ 57.0V

输出电压 3.3 V

输出电流 3 A

调节输出数 1

输出功率 10 W

隔离电压 1.5 kV

开关频率 200kHz ~ 400kHz

拓扑结构 Buck

输入电压Max 57 V

输入电压Min 36 V

输出电流Max 3 A

工作温度Max 85 ℃

工作温度Min -40 ℃

输入电压 48 V

封装参数

安装方式 Through Hole

引脚数 13

封装 DIP-13

外形尺寸

长度 41.1 mm

宽度 38.0 mm

高度 8.75 mm

封装 DIP-13

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Not Recommended for New Designs

包装方式 Tray

制造应用 ITE（商业）

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

PTB48540BAH引脚图与封装图

在线购买PTB48540BAH

型号： PTB48540BAH

制造商： TI 德州仪器

描述：Module DC-DC 48Vin 1Out 3.3V 3A 10W 13Pin DIP Module

立即咨询

替代型号PTB48540BAH

型号/品牌	代替类型	替代型号对比
PTB48540BAH TI 德州仪器	当前型号	当前型号
PTB48540BAZ 德州仪器	完全替代	PTB48540BAH和PTB48540BAZ的区别
PTB48540BAD 德州仪器	完全替代	PTB48540BAH和PTB48540BAD的区别
PTB48540BAS 德州仪器	完全替代	PTB48540BAH和PTB48540BAS的区别
