PS2501-1-H-A概述
PS2501 系列 单通道 80 Vce 5000 Vrms 光耦合器 - DIP-4
光隔离器 晶体管 输出 5000Vrms 1 通道 4-DIP
得捷:
OPTOISOLATOR 5KV TRANS 4DIP
艾睿:
Optocoupler DC-IN 1-CH Transistor DC-OUT 4-Pin PDIP Magazine
安富利:
Optocoupler DC-IN 1-CH Transistor DC-OUT 4-Pin PDIP
Chip1Stop:
Optocoupler DC-IN 1-CH Transistor DC-OUT 4-Pin PDIP Magazine
Verical:
Optocoupler DC-IN 1-CH Transistor DC-OUT 4-Pin PDIP Magazine
PS2501-1-H-A中文资料参数规格
技术参数
上升/下降时间 3µs, 5µs
通道数 1
正向电压 1.17 V
耗散功率 150/chmW
上升时间 3 µs
隔离电压 5000 Vrms
正向电流 80 mA
输出电压Max 80 V
击穿电压 6 V
正向电压Max 1.4 V
正向电流Max 80 mA
下降时间 5 µs
工作温度Max 100 ℃
工作温度Min -55 ℃
耗散功率Max 150 mW
封装参数
安装方式 Through Hole
引脚数 4
封装 DIP-4
外形尺寸
封装 DIP-4
物理参数
工作温度 -55℃ ~ 100℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99

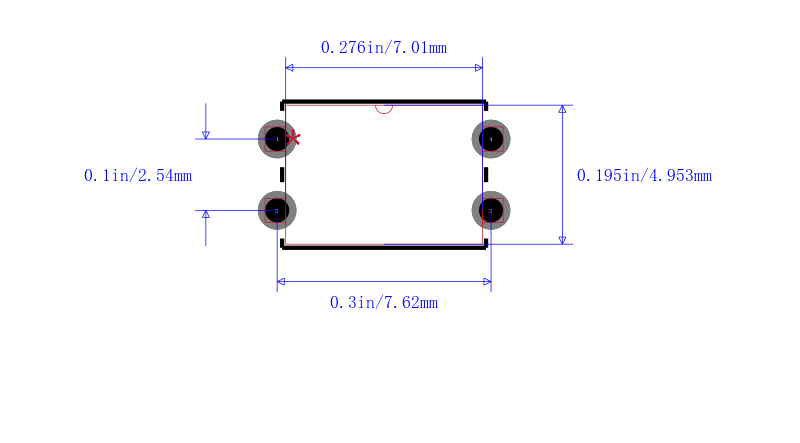

PS2501-1-H-A引脚图与封装图
在线购买PS2501-1-H-A
型号： PS2501-1-H-A
制造商：
California Eastern Laboratories
描述：PS2501 系列 单通道 80 Vce 5000 Vrms 光耦合器 - DIP-4
