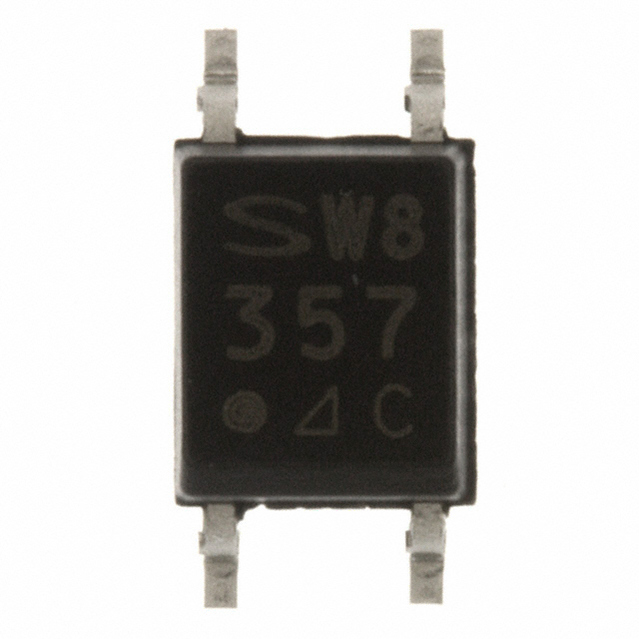

PC357NJ0000F

PC357NJ0000F图片1
PC357NJ0000F图片2
PC357NJ0000F图片3
PC357NJ0000F图片4
PC357NJ0000F图片5
PC357NJ0000F图片6
PC357NJ0000F图片7
PC357NJ0000F图片8
PC357NJ0000F图片9
PC357NJ0000F概述

Sharp### 光耦合器,Sharp

晶体管输出 - 双极,

### 光耦合器,Sharp


欧时:
Photocoupler 1-CH Transistor Mini-Flat


得捷:
OPTOISO 3.75KV TRANSISTOR 4BESOP


立创商城:
PC357NJ0000F


贸泽:
晶体管输出光电耦合器 Photocoupler DC Input


艾睿:
Optocoupler DC-IN 1-CH Transistor DC-OUT 4-Pin Mini-Flat T/R


安富利:
Optocoupler DC-IN 1-CH Transistor DC-OUT 4-Pin Mini-Flat T/R


富昌:
DIP-4 单通道 80 V 3750 Vrms 50% CTR 表面贴装 光电耦合器


Chip1Stop:
Optocoupler DC-IN 1-CH Transistor DC-OUT 4-Pin Mini-Flat T/R


TME:
Optocoupler; SMD; Channels:1; Out: transistor; Uinsul:3.75kV


Verical:
Optocoupler DC-IN 1-CH Transistor DC-OUT 4-Pin Mini-Flat T/R


Win Source:
Optoisolator Transistor Output 3750Vrms 1 Channel 4-SMD


PC357NJ0000F中文资料参数规格
技术参数

上升/下降时间 4µs, 3µs

输入电压DC 1.20 V

输出电压 ≤80.0 V

电路数 1

通道数 1

正向电压 1.2 V

输入电流 50 mA

耗散功率 170 mW

上升时间 4 µs

隔离电压 3750 Vrms

击穿电压集电极-发射极 80 V

正向电流 50 mA

输出电压Max 80 V

输入电流Min 50 mA

击穿电压 6 V

正向电压Max 1.4 V

正向电流Max 50 mA

下降时间 3 µs

下降时间Max 18 µs

上升时间Max 18 µs

工作温度Max 100 ℃

工作温度Min -30 ℃

耗散功率Max 170 mW

封装参数

安装方式 Surface Mount

引脚数 4

封装 Mini-Flat

外形尺寸

长度 4.4 mm

宽度 3.6 mm

高度 2.6 mm

封装 Mini-Flat

物理参数

工作温度 -30℃ ~ 100℃

其他

产品生命周期 Discontinued at Digi-Key

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

在线购买PC357NJ0000F
型号: PC357NJ0000F
制造商: Sharp 夏普
描述:Sharp ### 光耦合器,Sharp
替代型号PC357NJ0000F
型号/品牌 代替类型 替代型号对比

PC357NJ0000F

Sharp 夏普

当前型号

当前型号

PC357NTJ000F

夏普

功能相似

PC357NJ0000F和PC357NTJ000F的区别
