PC817XNNIP0F概述

SHARP PC817XNNIP0F 光电耦合器, 晶体管输出, 1通道, DIP, 4 引脚, 50 mA, 5 kV, 50 %

是一款单通道4引脚晶体管输出光电耦合器, 适用于OA设备和工装机.

.: 高隔离电压

.: 4µs响应时间典型值

.: 2.5至30mA集电极电流

.: 50mA正向电流

.: 6V反向电压

.: 200mW总功耗

PC817XNNIP0F中文资料参数规格

技术参数

上升/下降时间 4µs, 3µs

输出电压 80.0 V

通道数 1

针脚数 4

正向电压 1.2 V

输入电流 50.0 mA

耗散功率 0.2 W

上升时间 18000 ns

隔离电压 5000 Vrms

正向电流 50 mA

输出电压Max 80 V

击穿电压 6 V

正向电压Max 1.4 V

正向电流Max 50 mA

下降时间 18000 ns

下降时间Max 18 µs

上升时间Max 18 µs

工作温度Max 100 ℃

工作温度Min -30 ℃

耗散功率Max 200 mW

封装参数

安装方式 Surface Mount

引脚数 4

封装 SMD-4

外形尺寸

封装 SMD-4

物理参数

工作温度 -30℃ ~ 100℃

其他

产品生命周期 Discontinued at Digi-Key

包装方式 Cut Tape CT

制造应用 Safety, Consumer Electronics, 消费电子产品, 计算机和计算机周边, 通信与网络, Test & Measurement, Communications & Networking, Audio, Computers & Computer Peripherals, 音频, 测试与测量, 安全

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

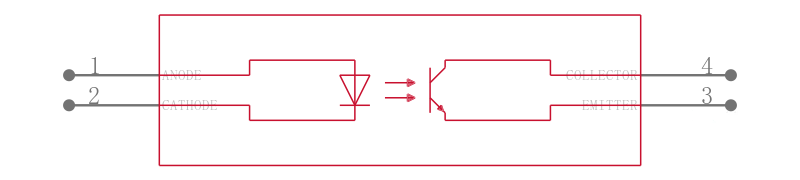

PC817XNNIP0F引脚图与封装图
