SHARP PC357N1TJ00F 光电耦合器, 晶体管输出, 1通道, SOP, 4 引脚, 50 mA, 3.75 kV, 50 %

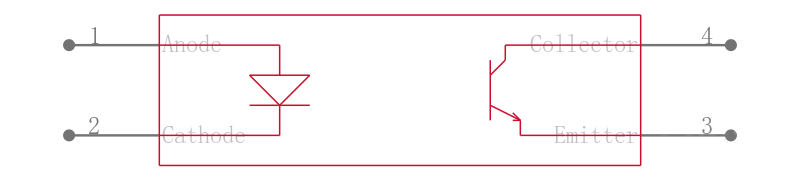

The is a 1-channel 4-pin General Purpose Photocoupler contains an IRED optically coupled to a phototransistor. It is suitable for programmable controllers and hybrid substrates that require high density mounting.
- .
- 80V High collector-emitter voltage
- .
- 4 to 8mA Collector current
- .
- 50mA Forward current
- .
- 6V Reverse voltage
- .
- 170mW Total power dissipation
上升/下降时间 4µs, 3µs
输入电压DC 1.20 V
输出电压 80 V
电路数 1
通道数 1
针脚数 4
正向电压 1.2 V
输入电流 20 mA
耗散功率 170 mW
上升时间 4 µs
隔离电压 3750 Vrms
正向电流 50 mA
输出电压Max 80 V
正向电压Max 1.4 V
正向电流Max 50 mA
下降时间 3 µs
下降时间Max 18 µs
上升时间Max 18 µs
工作温度Max 100 ℃
工作温度Min -30 ℃
耗散功率Max 170 mW
安装方式 Surface Mount
引脚数 4
封装 4-Mini-Flat
封装 4-Mini-Flat
工作温度 -30℃ ~ 100℃
产品生命周期 Active
包装方式 Cut Tape CT
制造应用 Industrial
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
PC357N1TJ00F Sharp 夏普 | 当前型号 | 当前型号 |
PC357N1J000F 夏普 | 类似代替 | PC357N1TJ00F和PC357N1J000F的区别 |
LTV-356T 光宝 | 功能相似 | PC357N1TJ00F和LTV-356T的区别 |
TCLT1003 威世 | 功能相似 | PC357N1TJ00F和TCLT1003的区别 |
