PS2505-2参数规格_中文资料_数据手册PDF

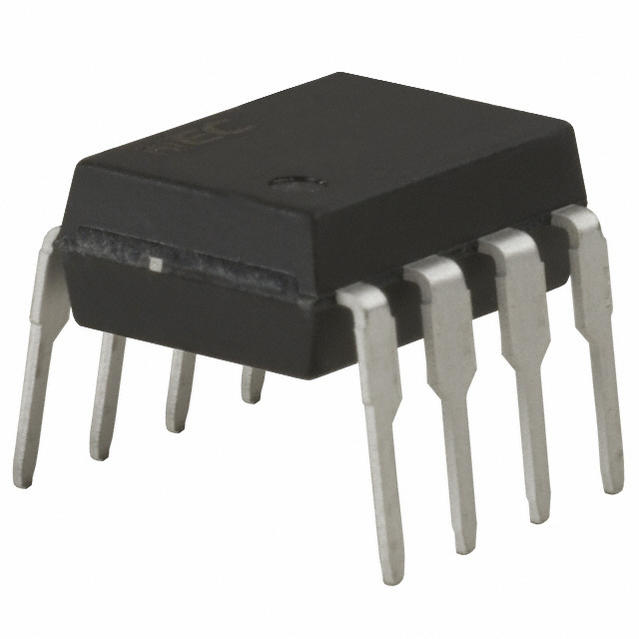

PS2505-2概述

Optocoupler AC-IN 2CH Transistor DC-OUT 8Pin PDIP

Optoisolator Transistor Output 5000Vrms 2 Channel 8-DIP

得捷:
OPTOISOLATOR 5KV 2CH TRANS 8DIP

贸泽:
Transistor Output Optocouplers

艾睿:
Optocoupler AC-IN 2-CH Transistor DC-OUT 8-Pin PDIP

PS2505-2中文资料参数规格

技术参数

上升/下降时间 3µs, 5µs

通道数 2

正向电压 1.17 V

耗散功率 120 mW

上升时间 3 µs

隔离电压 5000 Vrms

正向电流 80 mA

输出电压Max 80 V

正向电压Max 1.4 V

下降时间 5 µs

工作温度Max 100 ℃

工作温度Min -55 ℃

封装参数

安装方式 Through Hole

引脚数 8

封装 DIP-8

外形尺寸

封装 DIP-8

物理参数

工作温度 -55℃ ~ 100℃

其他

产品生命周期 Obsolete

包装方式 Tube

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

数据手册

在线购买PS2505-2

型号： PS2505-2

制造商： California Eastern Laboratories

描述：Optocoupler AC-IN 2CH Transistor DC-OUT 8Pin PDIP

替代型号PS2505-2

型号/品牌	代替类型	替代型号对比
PS2505-2 California Eastern Laboratories	当前型号	当前型号
H11AA1 Vishay Intertechnology	功能相似	PS2505-2和H11AA1的区别
SFH620A-2 Vishay Intertechnology	功能相似	PS2505-2和SFH620A-2的区别
SFH620A-3 Vishay Intertechnology	功能相似	PS2505-2和SFH620A-3的区别
