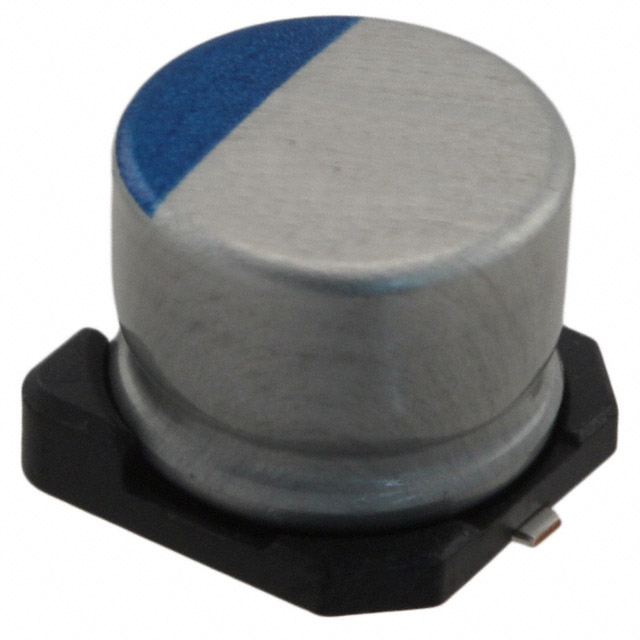

PCK0E561MCO1GS

PCK0E561MCO1GS图片1
PCK0E561MCO1GS图片2
PCK0E561MCO1GS图片3
PCK0E561MCO1GS图片4
PCK0E561MCO1GS图片5
PCK0E561MCO1GS图片6
PCK0E561MCO1GS图片7
PCK0E561MCO1GS图片8
PCK0E561MCO1GS概述

CK 系列超低 ESR### 固体贴片 105°C电容容差 | 20 % ---|--- 工作温度 | -40 至 +105°C 耗散因子 | 小于或等于 0.06(120Hz,20°C) 冲击电压 | 额定工作电压 x 1.25(15 至 35°C) 预期寿命 @ 105°C | 1000 小时

CK 系列超低 ESR

超低 ESR / 高波纹电流

105°C 时可保证 2000 小时

表面安装型

容差:±20%

工作温度范围 -55 至 +105°C


立创商城:
560uF ±20% 2.5V


得捷:
CAP ALUM POLY 560UF 20% 2.5V SMD


欧时:
### CK 系列超低 ESR### 固体贴片 105°C电容容差 | 20 % ---|--- 工作温度 | -40 至 +105°C 耗散因子 | 小于或等于 0.06(120Hz,20°C) 冲击电压 | 额定工作电压 x 1.25(15 至 35°C) 预期寿命 @ 105°C | 1000 小时


艾睿:
Cap Aluminum Polymer 560uF 2.5VDC 20% 8 X 7mm SMD 0.009 Ohm 4500mA 2000h 105°C Automotive T/R


Allied Electronics:
560uF 2.5V dc Polymer ALUM ElectrolyticCapacitor, CK Series 2000h 8Dia.x7mm


安富利:
Cap Aluminum 560uF 2.5V 20% 8 X 7mm SMD 0.009 Ohm 4500mA 2000h 105°C T/R


Chip1Stop:
Cap Aluminum 560uF 2.5V 20% 8 X 7mm SMD 0.009 Ohm 4500mA 2000h 105 C T/R


Newark:
# NICHICON  PCK0E561MCO1GS  Electrolytic Capacitor, 560 µF, 2.5 V, CK Series, Radial Can - SMD, -55 °C


PCK0E561MCO1GS中文资料参数规格
技术参数

额定电压DC 2.50 V

电容 560 µF

等效串联电阻ESR 9 mΩ

容差 ±20 %

纹波电流 4500 mA

纹波电流低频 4.5A @100kHz

工作温度Max 105 ℃

工作温度Min -55 ℃

额定电压 2.5 V

封装参数

安装方式 Surface Mount

封装 SMD

外形尺寸

高度 7 mm

直径 8.00 mm

封装 SMD

物理参数

介质材料 Aluminum Electrolytic

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

寿命(小时) 2000 h

制造应用 -, 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

数据手册

PCK0E561MCO1GS引脚图与封装图
PCK0E561MCO1GS引脚图
PCK0E561MCO1GS封装图

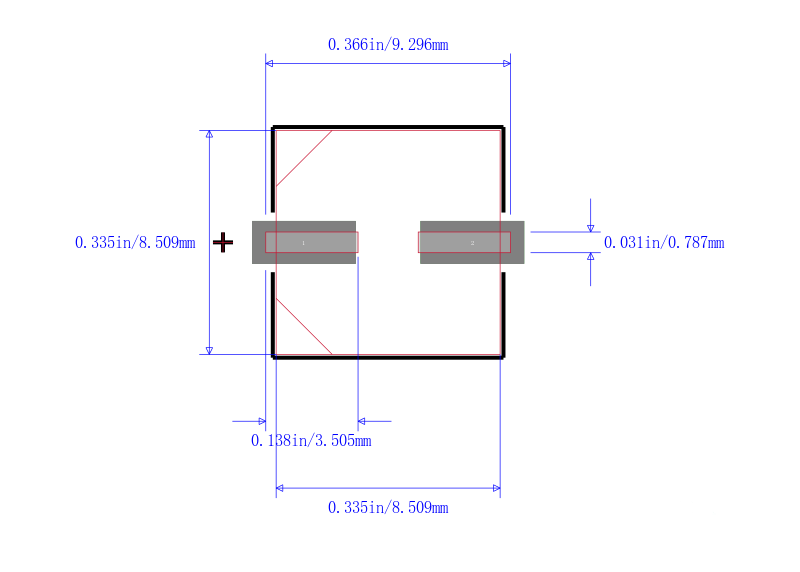

PCK0E561MCO1GS封装焊盘图
在线购买PCK0E561MCO1GS
型号: PCK0E561MCO1GS
描述:CK 系列超低 ESR ### 固体贴片 105°C 电容容差 | 20 % ---|--- 工作温度 | -40 至 +105°C 耗散因子 | 小于或等于 0.06(120Hz,20°C) 冲击电压 | 额定工作电压 x 1.25(15 至 35°C) 预期寿命 @ 105°C | 1000 小时
替代型号PCK0E561MCO1GS
型号/品牌 代替类型 替代型号对比

PCK0E561MCO1GS

Nichicon 尼吉康

当前型号

当前型号

PCK0G561MCO1GS

尼吉康

功能相似

PCK0E561MCO1GS和PCK0G561MCO1GS的区别
