PT5505N概述
3 -A 5 -V / 3.3 - V输入可调集成开关稳压器 3-A 5-V/3.3-V Input Adjustable Integrated Switching Regulator
非隔离 PoL 模块 直流转换器 输出 1.5V - - 3A 3.1V - 5.5V 输入
得捷:
DC DC CONVERTER 1.5V 3A
贸泽:
非隔离式DC/DC转换器 STEP-DOWN ISR
艾睿:
Module DC-DC 3.3VIN 1-OUT 1.5V 3A 5-Pin SIP Module
PT5505N中文资料参数规格
技术参数
电源电压DC 3.10V min
额定电流 3.00 A
额定功率 4 W
输出接口数 1
输出电压 1.5 V
输出电流 3 A
拓扑结构 Buck
输入电压Max 5.5 V
输入电压Min 3.1 V
输出电流Max 3 A
工作温度Max 85 ℃
工作温度Min -40 ℃
封装参数
安装方式 Through Hole
引脚数 5
封装 SIP-5
外形尺寸
长度 22.9 mm
宽度 7.87 mm
高度 24.1 mm
封装 SIP-5
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Obsolete
包装方式 Bulk
制造应用 ITE（商业）
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free

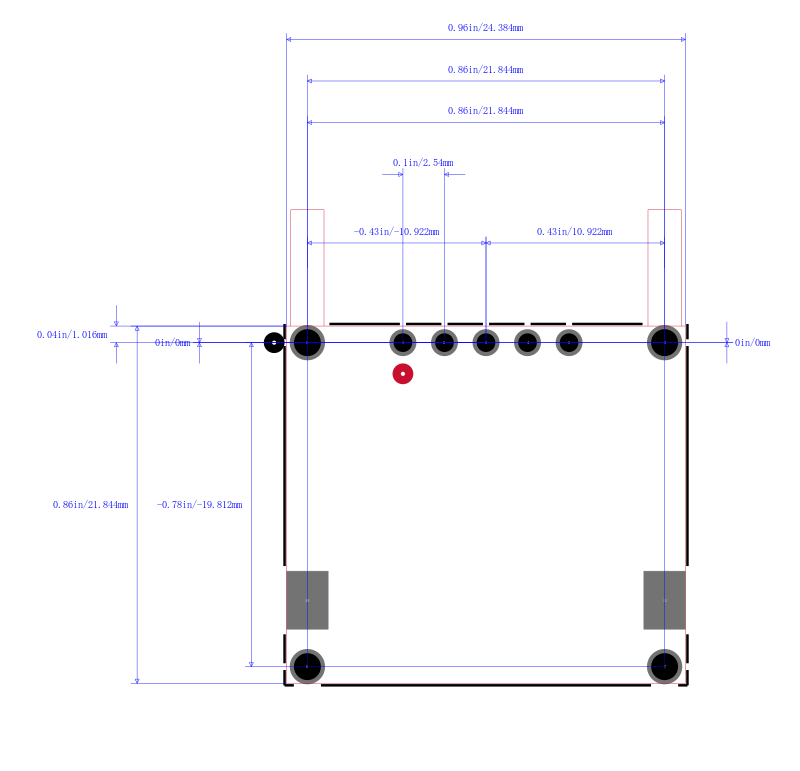

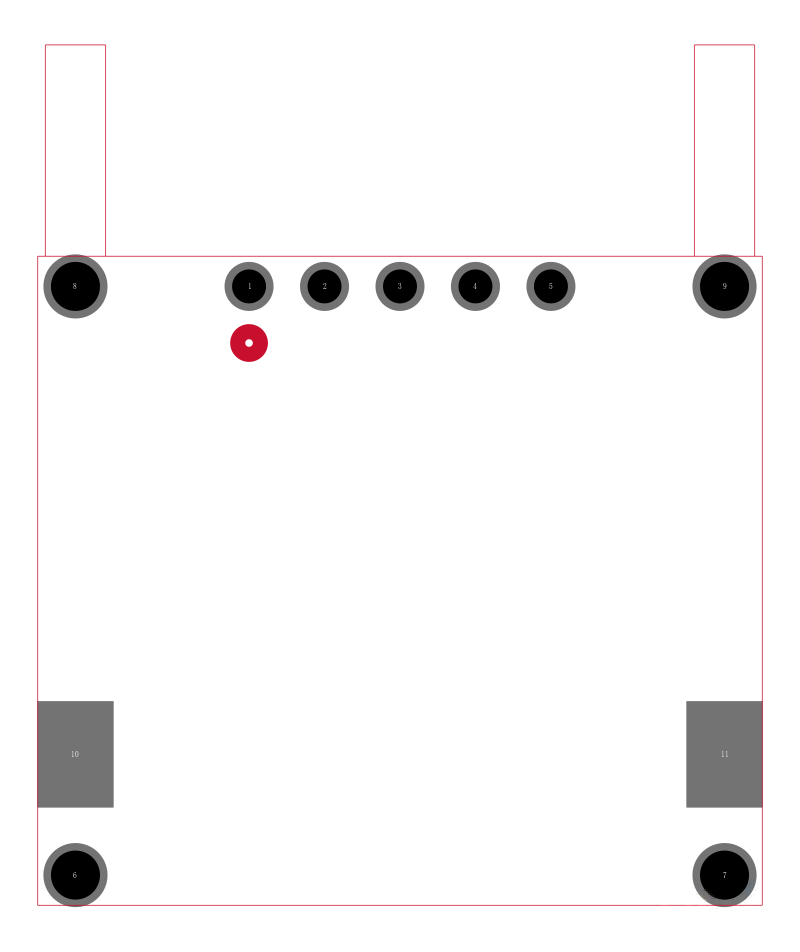

PT5505N引脚图与封装图
