PT5525C概述

Module DC-DC 3.3Vin 1Out 1.5V 1.5A 5Pin SIP Module

Non-Isolated PoL Module DC DC Converter 1 Output 1.5V 1.5A 3.1V - 5.5V Input

得捷:
DC DC CONVERTER 1.5V 1.5A

艾睿:
Module DC-DC 3.3VIN 1-OUT 1.5V 1.5A 5-Pin SIP SMD Module

Chip1Stop:
Module DC-DC 3.3VIN 1-OUT 1.5V 1.5A 5-Pin SIP Module

Win Source:
1.5-A 5-V/3.3-V Input Adjustable Integrated Switching Regulator

PT5525C中文资料参数规格

技术参数

额定功率 2 W

输出接口数 1

输出电压 1.5 V

输出电流 1.5 A

拓扑结构 Buck

输入电压Max 5.5 V

输入电压Min 3.1 V

输出电流Max 1.5 A

工作温度Max 85 ℃

工作温度Min -40 ℃

封装参数

安装方式 Surface Mount

引脚数 5

封装 SMD-5

外形尺寸

长度 24.1 mm

宽度 22.9 mm

高度 7.87 mm

封装 SMD-5

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Obsolete

包装方式 Tray

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

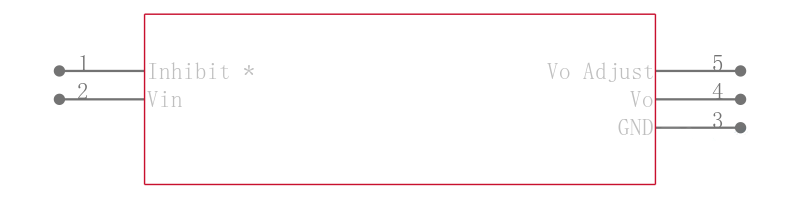

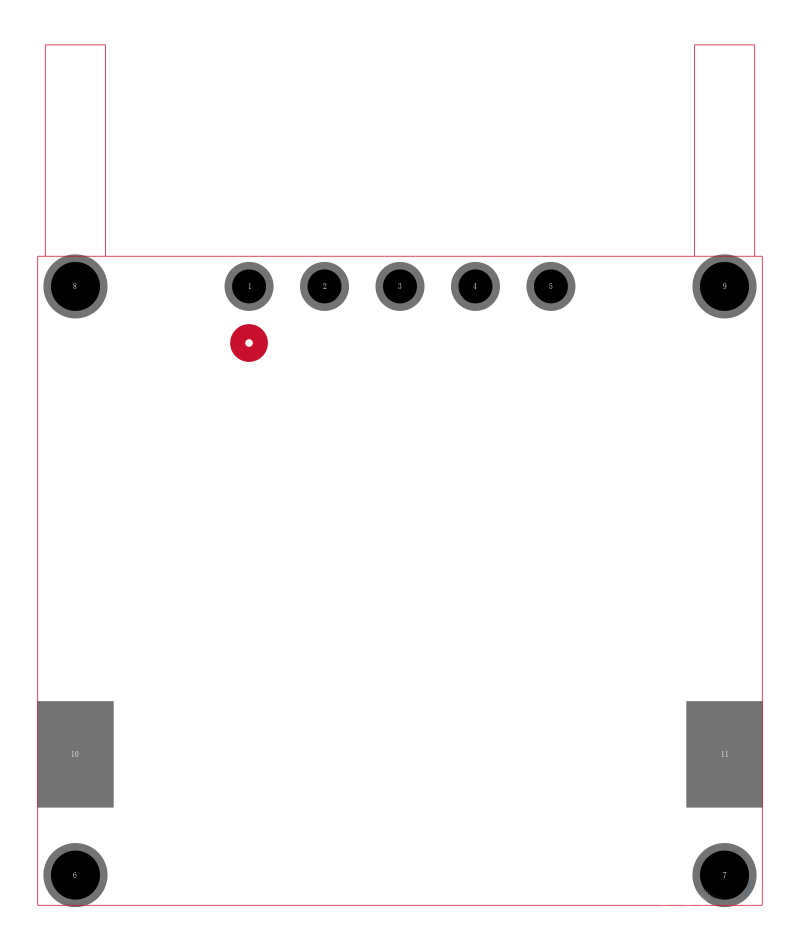

PT5525C引脚图与封装图

在线购买PT5525C

型号： PT5525C

描述：Module DC-DC 3.3Vin 1Out 1.5V 1.5A 5Pin SIP Module

替代型号PT5525C
