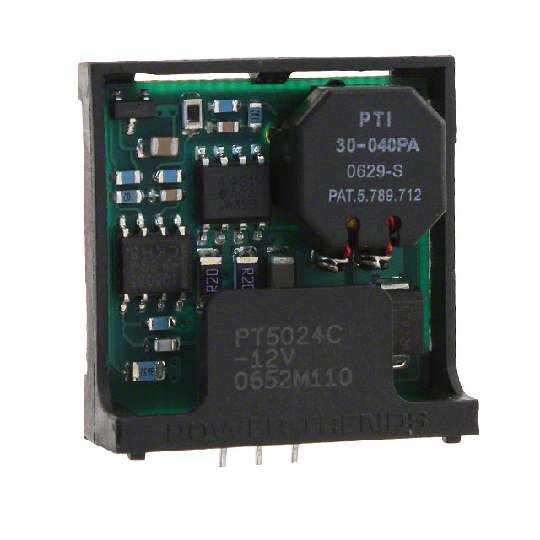

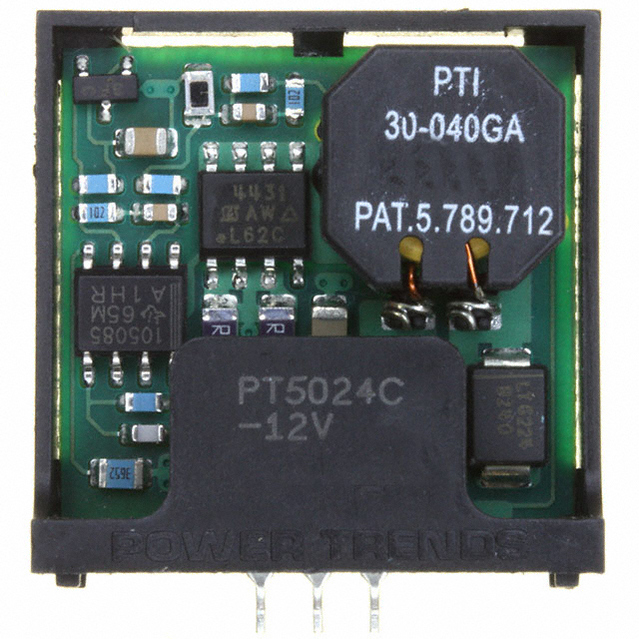

PT5024C概述
正输入/负输出集成开关稳压器 POSITIVE INPUT/NEGATIVE OUTPUT INTEGRATED SWITCHING REGULATOR
Non-Isolated PoL Module DC DC Converter 1 Output -12V 500mA 4.75V - 7V Input
得捷:
DC DC CONVERTER -12V
艾睿:
Module DC-DC 1-OUT -12V 0.5A 3-Pin SIP Module
安富利:
Module DC-DC 1-OUT -12V 0.5A 3-Pin SIP Module
PT5024C中文资料参数规格
技术参数
电源电压DC 5.00 V, 4.75 V min
额定电流 500 mA
输出接口数 1
输入电压DC 4.75V ~ 7.00V
输出电压 -12.0 V, -12.0 V max
输出电流 0.5 A
开关频率 800 kHz
输入电压Max 7 V
输入电压Min 4.75 V
输出电流Max 500 mA
额定功率Max 6 W
工作温度Max 85 ℃
工作温度Min -20 ℃
输入电压 4.75V ~ 7V
封装参数
安装方式 Surface Mount
引脚数 3
封装 SMD-3
外形尺寸
长度 25.4 mm
宽度 9.65 mm
高度 25.9 mm
封装 SMD-3
物理参数
重量 4.50 g
工作温度 -20℃ ~ 85℃
其他
产品生命周期 Obsolete
包装方式 Tray
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
