P4SMA16概述

Diode TVS Single Uni-Dir 13.6V 400W 2Pin SMA T/R

23.63V 夹子 18.2A Ipp TVS - 表面贴装型 DO-214AC（SMA）

得捷:
TVS DIODE 13.6VWM 23.63VC DO214

艾睿:
Diode TVS Single Uni-Dir 13.6V 400W 2-Pin SMA T/R

Chip1Stop:
Diode TVS Single Uni-Dir 13.6V 400W 2-Pin SMA T/R

P4SMA16中文资料参数规格

技术参数

额定电压DC 16.0 V

额定功率 400 W

击穿电压 15.2 V

电路数 1

钳位电压 22.5 V

测试电流 1 mA

脉冲峰值功率 400 W

最小反向击穿电压 14.44 V

工作温度Max 150 ℃

工作温度Min -65 ℃

工作结温 -65℃ ~ 150℃

封装参数

安装方式 Surface Mount

引脚数 2

封装 DO-214AC

外形尺寸

长度 5.28 mm

宽度 2.79 mm

高度 2.29 mm

封装 DO-214AC

物理参数

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用通用

符合标准

RoHS标准 RoHS Compliant

含铅标准

数据手册

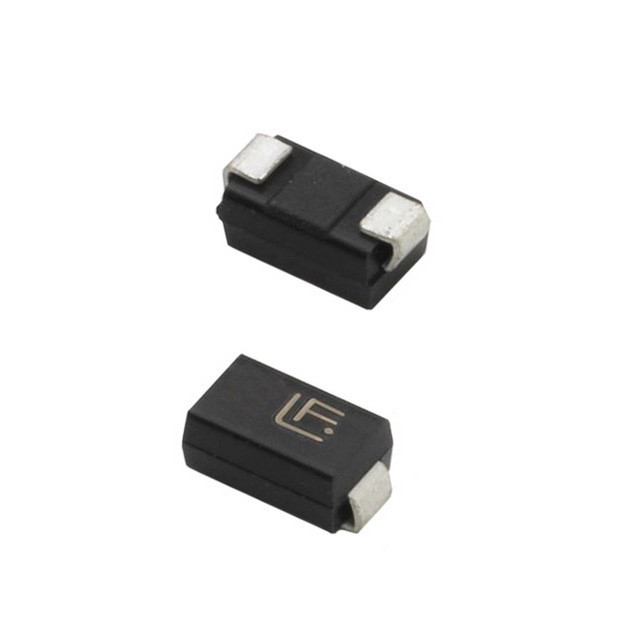

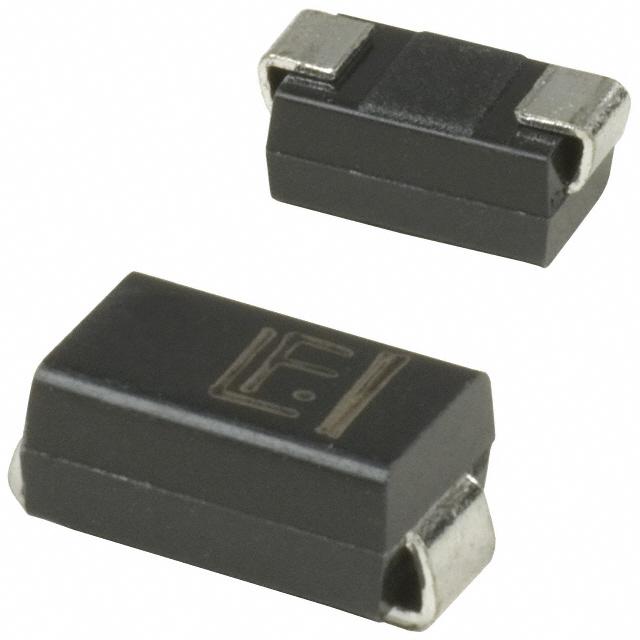

P4SMA16引脚图与封装图
