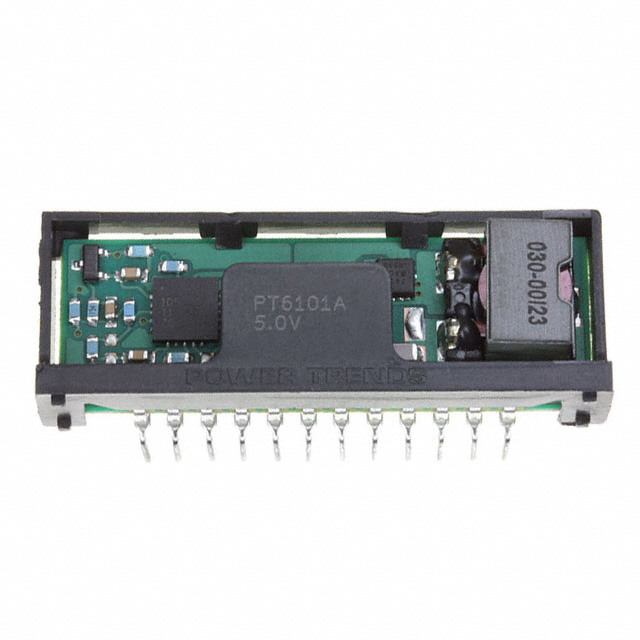

PT6101A概述
1 AMP调节正STEP- DOWN集成开关稳压器 1 Amp Adjustable Positive Step-down Integrated Switching Regulator
Non-Isolated PoL Module DC DC Converter 1 Output 5V 1A 9V - 38V Input
得捷:
DC DC CONVERTER 5V
艾睿:
Module DC-DC 1-OUT 5V 1A 12-Pin SIP Module
Chip1Stop:
Module DC-DC 1-OUT 5V 1A 12-Pin SIP Module
Verical:
Module DC-DC 1-OUT 5V 1A 12-Pin SIP Module
PT6101A中文资料参数规格
技术参数
频率 500 kHz
电源电压DC 38.0V max
额定功率 5 W
输出接口数 1
输入电压DC 38.0 V
输出电压 5 V
输出电流 1 A
开关频率 500 KHz
拓扑结构 Buck
输入电压Max 38 V
输入电压Min 9 V
输出电流Max 1 A
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压Min 9 V
输入电压 9V ~ 38V
封装参数
安装方式 Through Hole
引脚数 12
封装 SIP-12
外形尺寸
长度 43.4 mm
宽度 9.65 mm
高度 9.4 mm
封装 SIP-12
物理参数
重量 5.00 g
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Obsolete
包装方式 Tray
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
