PT78NR215S概述
10-12W正至负电压集成开关稳压器 10-12W Plus to Minus Voltage Integrated Switching Regulator
非隔离 PoL 模块 直流转换器 输出 -15V - - 800mA 9V - 15V 输入
得捷:
DC DC CONVERTER -15V
艾睿:
Module DC-DC 1-OUT -15V 0.8A 12W 5-Pin3+2Tab SIP SMD Module
Verical:
Module DC-DC 1-OUT -15V 0.8A 12W 5-Pin3+2Tab SIP SMD Module
PT78NR215S中文资料参数规格
技术参数
电源电压DC 10.0 V
输出接口数 1
输入电压DC 9.00V ~ 15.0V
输出电压 -15.0 V
输出电流 0.8 A
调节输出数 1
输出功率 15 W
拓扑结构 Buck, Boost
输入电压Max 15 V
输入电压Min 9 V
输出电流Max 800 mA
额定功率Max 12 W
工作温度Max 60 ℃
工作温度Min 0 ℃
输入电压 9V ~ 15V
封装参数
安装方式 Surface Mount
引脚数 5
封装 SIP-3
外形尺寸
长度 23.6 mm
宽度 25.4 mm
高度 9.4 mm
封装 SIP-3
物理参数
工作温度 0℃ ~ 85℃
其他
产品生命周期 Obsolete
包装方式 Tray
制造应用 ITE（商业）
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free

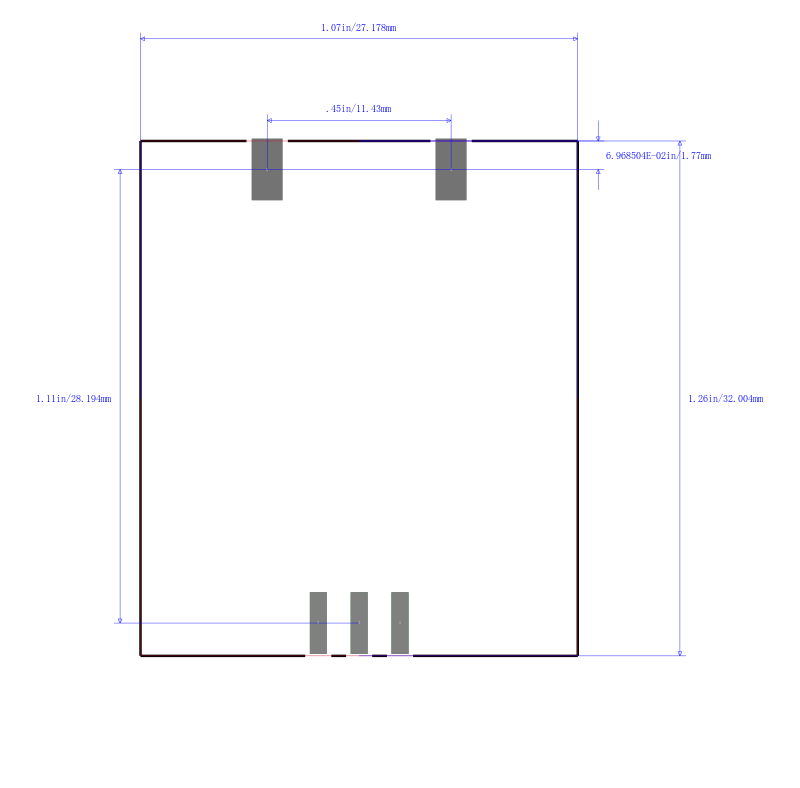

PT78NR215S引脚图与封装图
