PT5502C参数规格_中文资料_数据手册PDF

PT5502C概述

3 -A 5 -V / 3.3 - V输入可调集成开关稳压器 3-A 5-V/3.3-V Input Adjustable Integrated Switching Regulator

Non-Isolated PoL Module DC DC Converter 1 Output 2.5V 3A 3.1V - 5.5V Input

得捷:
DC DC CONVERTER 2.5V

贸泽:
Non-Isolated DC/DC Converters 2.5Vout 3A 3.3V/5V In Adj Step-Down ISR

艾睿:
Module DC-DC 3.3VIN 1-OUT 2.5V 3A 5-Pin SIP Module

Verical:
Module DC-DC 3.3VIN 1-OUT 2.5V 3A 5-Pin SIP Module

PT5502C中文资料参数规格

技术参数

额定功率 7 W

输出接口数 1

输出电压 2.5 V

输出电流 3 A

拓扑结构 Buck

输入电压Max 5.5 V

输入电压Min 3.1 V

输出电流Max 3 A

额定功率Max 7.5 W

工作温度Max 85 ℃

工作温度Min -40 ℃

输入电压 3.1V ~ 5.5V

封装参数

安装方式 Surface Mount

引脚数 5

封装 SMD-5

外形尺寸

长度 24.1 mm

宽度 22.9 mm

高度 11.93 mm

封装 SMD-5

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Obsolete

包装方式 Tray

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

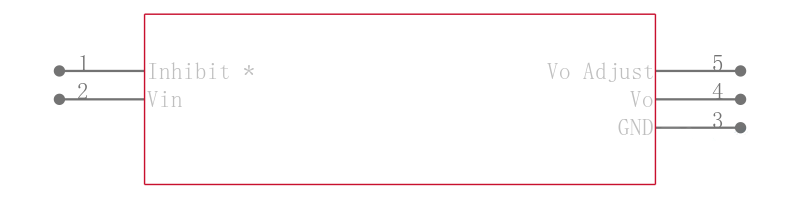

PT5502C引脚图与封装图

在线购买PT5502C

型号： PT5502C

描述：3 -A 5 -V / 3.3 - V输入可调集成开关稳压器 3-A 5-V/3.3-V Input Adjustable Integrated Switching Regulator

替代型号PT5502C
