PT5525A概述

1.5 -A 5 -V / 3.3 - V输入可调集成开关稳压器 1.5-A 5-V/3.3-V Input Adjustable Integrated Switching Regulator

Provide the ability to switch between voltages by using this step down DC to DC converter and switching regulator module. It has a voltage of 1.5 V. This part has a temperature range of -40 °C to 85 °C.

得捷:
DC DC CONVERTER 1.5V

艾睿:
Module DC-DC 3.3VIN 1-OUT 1.5V 1.5A 5-Pin SIP Module

Verical:
Module DC-DC 3.3VIN 1-OUT 1.5V 1.5A 5-Pin SIP Module

PT5525A中文资料参数规格

技术参数

输出接口数 1

输出电压 1.5 V

输出电流 1.5 A

拓扑结构 Buck

输入电压Max 5.5 V

输入电压Min 3.1 V

输出电流Max 1.5 A

额定功率Max 2.3 W

工作温度Max 85 ℃

工作温度Min -40 ℃

输入电压 3.1V ~ 5.5V

封装参数

安装方式 Through Hole

引脚数 5

封装 SIP-5

外形尺寸

长度 24.1 mm

宽度 22.9 mm

高度 11.93 mm

封装 SIP-5

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Obsolete

包装方式 Tray

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

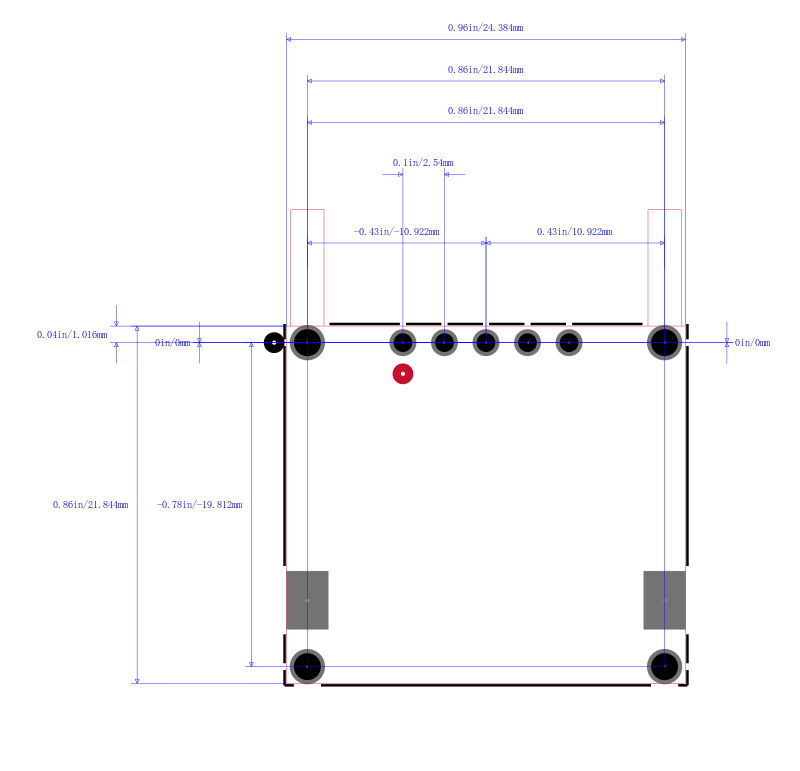

PT5525A引脚图与封装图

在线购买PT5525A

型号： PT5525A

制造商： TI 德州仪器

描述：1.5 -A 5 -V / 3.3 - V输入可调集成开关稳压器 1.5-A 5-V/3.3-V Input Adjustable Integrated Switching Regulator
