PT6914C概述

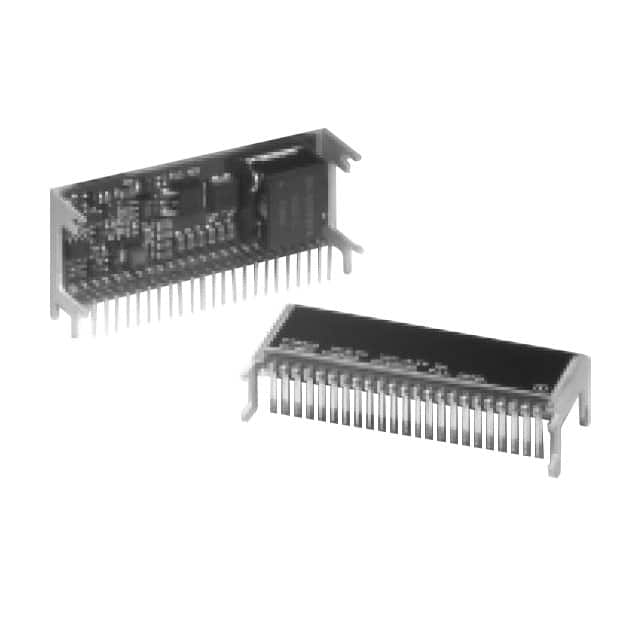

12瓦5V / 3.3V输入正至负电压转换器 12 Watt 5V/3.3V Input Plus to Minus Voltage Converter

非隔离 PoL 模块直流转换器输出 -4.4 ~ -1.4V - - 5A 3.1V - 3.6V 输入

得捷:
DC DC CONVERTER -4.4 TO -1.4V

艾睿:
Module DC-DC 3.3VIN 1-OUT -2V 6A 12W 23-Pin SIP SMD Module

安富利:
Module DC-DC 1-OUT -2V 6A 12W 23-Pin SIP Module

PT6914C中文资料参数规格

技术参数

额定功率 12 W

输出接口数 1

输出电流 6 A

调节输出数 1

输出功率 12 W

开关频率 500kHz ~ 600kHz

拓扑结构 Buck, Boost

输入电压Max 3.6 V

输入电压Min 3.1 V

输出电流Max 5 A

额定功率Max 12 W

工作温度Max 60 ℃

工作温度Min 0 ℃

输入电压 3.3 V

封装参数

安装方式 Surface Mount

引脚数 23

封装 SMD-23

外形尺寸

长度 65.5 mm

宽度 25.9 mm

高度 12.7 mm

封装 SMD-23

物理参数

工作温度 0℃ ~ 85℃

其他

产品生命周期 Obsolete

包装方式 Tray

制造应用 ITE（商业）

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

在线购买PT6914C

型号： PT6914C

描述：12瓦5V / 3.3V输入正至负电压转换器 12 Watt 5V/3.3V Input Plus to Minus Voltage Converter
