PT5524C概述

1.5 -A 5 -V / 3.3 - V输入可调集成开关稳压器 1.5-A 5-V/3.3-V Input Adjustable Integrated Switching Regulator

非隔离 PoL 模块直流转换器 1 输出 1.8V - - 1.5A 3.1V - 5.5V 输入

得捷:
DC DC CONVERTER 1.8V 1.5A

艾睿:
Module DC-DC 3.3VIN 1-OUT 1.8V 1.5A 5-Pin SIP SMD Module

PT5524C中文资料参数规格

技术参数

额定功率 2 W

输出接口数 1

输出电压 1.8 V

输出电流 1.5 A

拓扑结构 Buck

输入电压Max 5.5 V

输入电压Min 3.1 V

输出电流Max 1.5 A

工作温度Max 85 ℃

工作温度Min -40 ℃

封装参数

安装方式 Surface Mount

引脚数 5

封装 SMD-5

外形尺寸

长度 24.1 mm

宽度 22.9 mm

高度 7.87 mm

封装 SMD-5

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Not Recommended for New Designs

包装方式 Bulk

制造应用 ITE（商业）

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

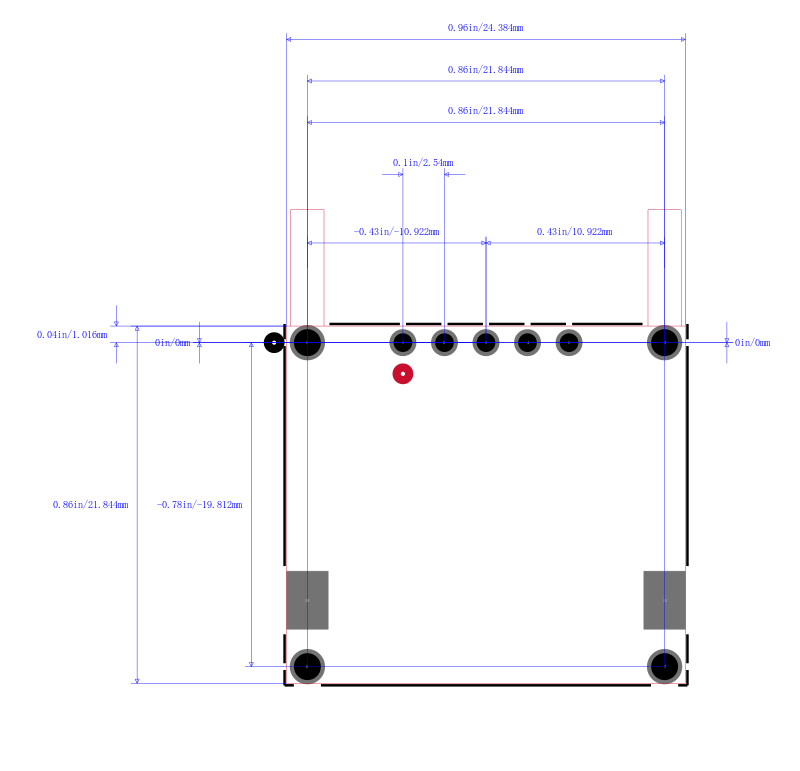

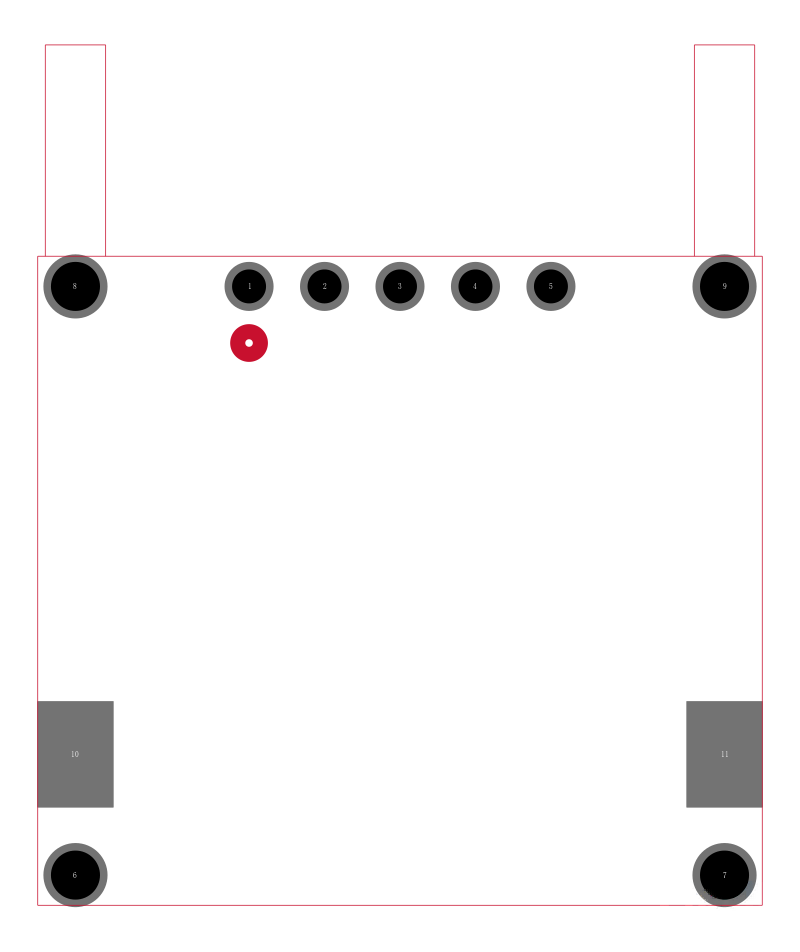

PT5524C引脚图与封装图

在线购买PT5524C

型号： PT5524C

描述：1.5 -A 5 -V / 3.3 - V输入可调集成开关稳压器 1.5-A 5-V/3.3-V Input Adjustable Integrated Switching Regulator

替代型号PT5524C
