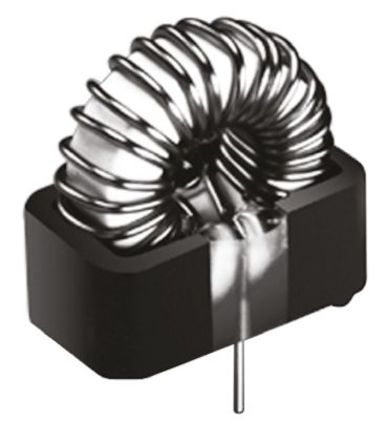

脉冲 PE 系列环形电源扼流圈
脉冲环形功率器，用于一般用途和波纹滤波器。 这些环形功率电感器提供三种类型：垂直、薄型和 KlipMount™。
SMPS 平均过滤器
单层设计
可以用作 EMI 滤波器中的差模电感器
**生产商部件编号** | **电感** | **安装样式** | **RS 库存号**
---|---|---|---
PE-92100NL | 20.7 μH | 垂直 | 7428297

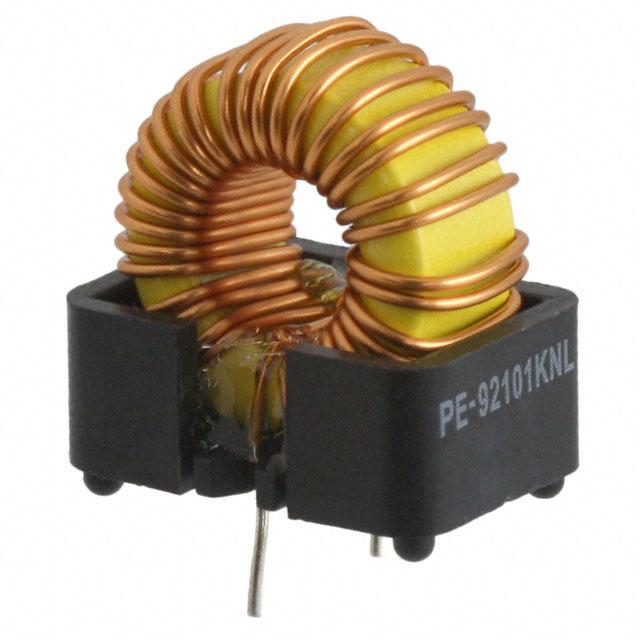

| 45.7 μH | Klip | 7428290
PE-92102NL | 94.1 μH | 垂直 | 7428304
PE-92102KNL | 94.1 μH | Klip | 7428294
PE-92103NL | 28.4 μH | 垂直 | 7428307
PE-92104 | 61 μH | 垂直 | 7428301
PE-92104KNL | 61 μH | Klip | 7428310
PE-92105KNL | 141.8 μH | Klip | 7428313
PE-92106KNL | 264.1 μH | Klip | 7428317
PE-92108NL | 90.7 μH | 垂直 | 7428329
PE-92108KNL | 90.7 μH | Klip | 7428326
PE-92109KNL | 152 μH | Klip | 7428323
PE-92112KNL | 90.7 μH | Klip | 7428332
PE-92113NL | 159.7 μH | 垂直 | 7428335
PE-92114KNL | 55.6 μH | Klip | 7428339
PE-92116KNL | 49.1 μH | Klip | 7428348
PE-92405NL | 141.8 μH | 薄型 | 7428341
PE-92408NL | 90.7 μH | 薄型 | 7428345
PE-92414NL | 55.6 μH | 薄型 | 7428354
额定电流 2.6 A
容差 ±20 %
电感 50 µH
电感公差 ±20 %
测试频率 20 kHz
电阻DC） ≤71 mΩ
工作温度Max 130 ℃
工作温度Min -40 ℃
电阻DC Max 71 mΩ
安装方式 Through Hole
引脚数 2
封装 Radial
长度 16.51 mm
宽度 11.43 mm
高度 17.78 mm
封装 Radial
工作温度 -40℃ ~ 130℃
产品生命周期 Not Recommended for New Design
包装方式 Bulk
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
ECCN代码 EAR99
