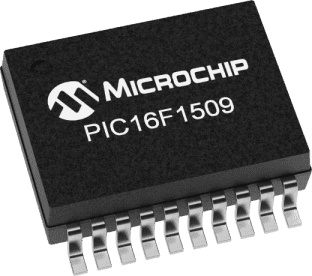

MICROCHIP PIC16LF1509-I/SS 微控制器, 8位, 闪存, PIC16LF150x, 20 MHz, 14 KB, 512 Byte, 20 引脚, SSOP
PIC16F1508/1509 8 位闪存
的 PIC16F 系列微控制器 8 位 MCU，将 Microchip 的 PIC® 体系架构融入到引脚和封装选件中，从节省空间的 14 引脚设备到功能丰富的 64 引脚设备。 带有基线、中级或增强型中级体系架构的设备提供多种不同的外围设备组合，可谓设计人员提供灵活性，并为应用提供选择。
PIC16F1508/1509 系列微控制器基于 Microchip 的增强型中级内核，带 16 层深硬件堆栈和 49 个指令。 这些 MCU 可提供高达 5 MIP、14 千字节的程序存储器，数据存储器为 512 字节 RAM。 板载可配置振荡器，精确度为 ±1%。
### 微控制器功能
最大 20 MHz CPU 速度
49 个指令
16 级硬件堆栈
16 MHz 内部振荡器 - 可选频率范围 16 MHz 至 32 kHz
18 个输入/输出引脚
XLP 技术
通电重置 POR
通电计时器 PWRT
可编程低功率掉电重置 LPBOR
延长监控计时器 WDT
在线串行编程 ICSP
在线调试 ICD
### 外设
12 通道 10 位模拟到数字转换器 ADC
5 位数字到模拟转换器 DAC
两个比较器
电压参考
两个 8 位计时器
一个 16 位计时器
四个 10 位 PWM 模块
主同步串行端口 MSSP，带有 SPI 和 I2C
增强型通用同步异步接收器发射器 EUSART
四个可配置逻辑单元 CLC 模块
数字控制振荡器 NCO
互补波形发生器 CWG
频率 20 MHz
电源电压DC 1.80V min
工作电压 1.8V ~ 5.5V
针脚数 20
时钟频率 20 MHz
RAM大小 512 B
位数 8
耗散功率 800 mW
FLASH内存容量 14 KB
模数转换数ADC 1
输入/输出数 18 Input
工作温度Max 85 ℃
工作温度Min -40 ℃
耗散功率Max 800 mW
数模转换数DAC 1
电源电压 1.8V ~ 3.6V
电源电压Max 3.6 V
电源电压Min 1.8 V
安装方式 Surface Mount
引脚数 20

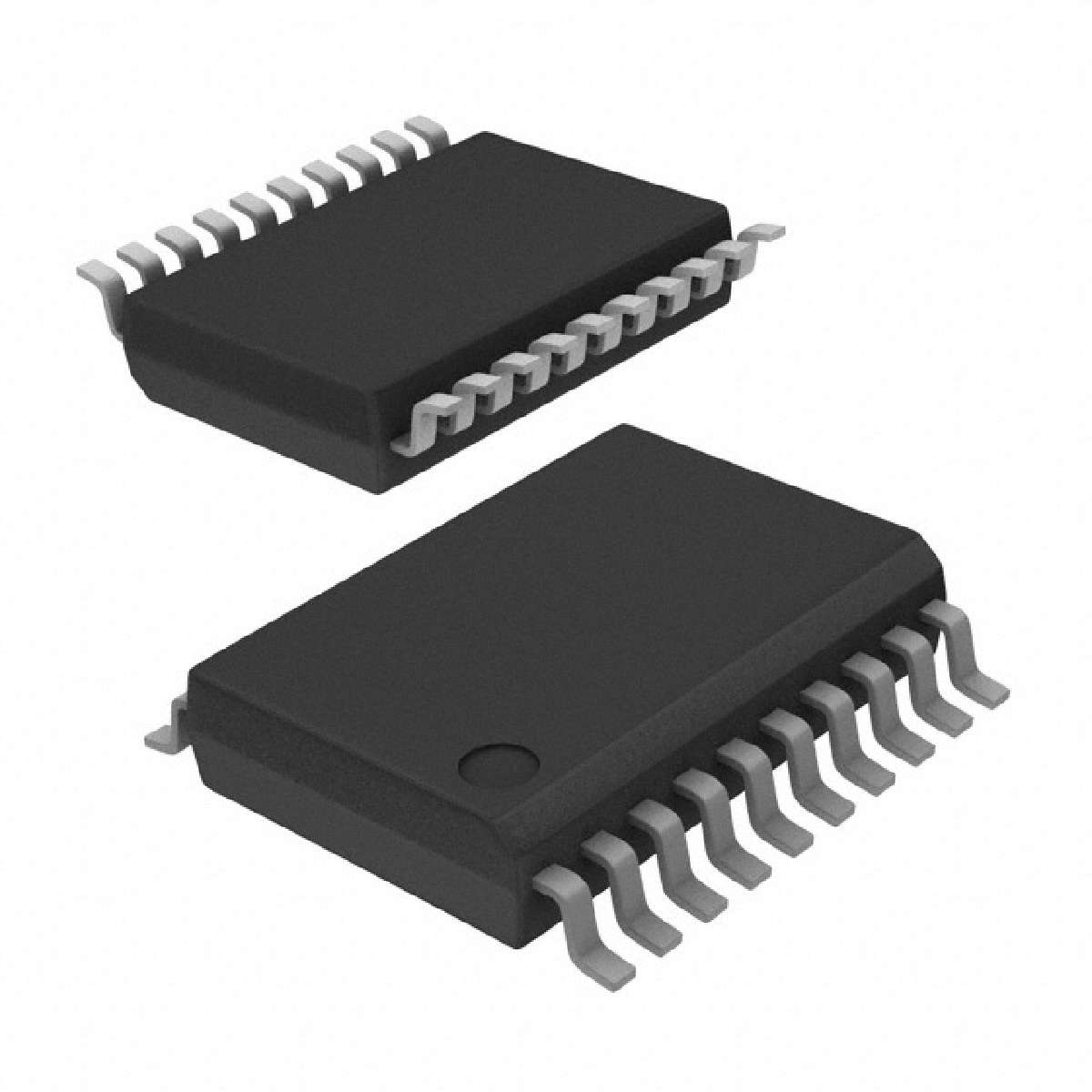

封装 SSOP-20
长度 7.5 mm
宽度 5.6 mm
高度 1.85 mm
封装 SSOP-20
工作温度 -40℃ ~ 85℃
产品生命周期 Unknown
包装方式 Tube
制造应用 Industrial, 车用, 安全, Security, Lighting, 工业, 医用, 照明, Medical, 电机驱动与控制, 消费电子产品, Automotive, Consumer Electronics, Motor Drive & Control
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
PIC16LF1509-I/SS Microchip 微芯 | 当前型号 | 当前型号 |
PIC16LF1508-I/SS 微芯 | 类似代替 | PIC16LF1509-I/SS和PIC16LF1508-I/SS的区别 |
PIC16LF1509-E/SS 微芯 | 类似代替 | PIC16LF1509-I/SS和PIC16LF1509-E/SS的区别 |
PIC16LF1508-E/SS 微芯 | 类似代替 | PIC16LF1509-I/SS和PIC16LF1508-E/SS的区别 |
