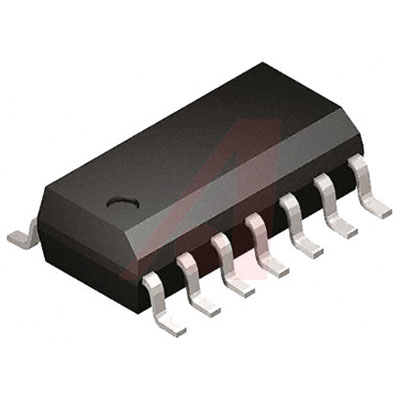

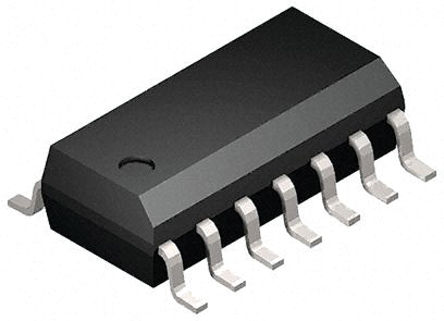

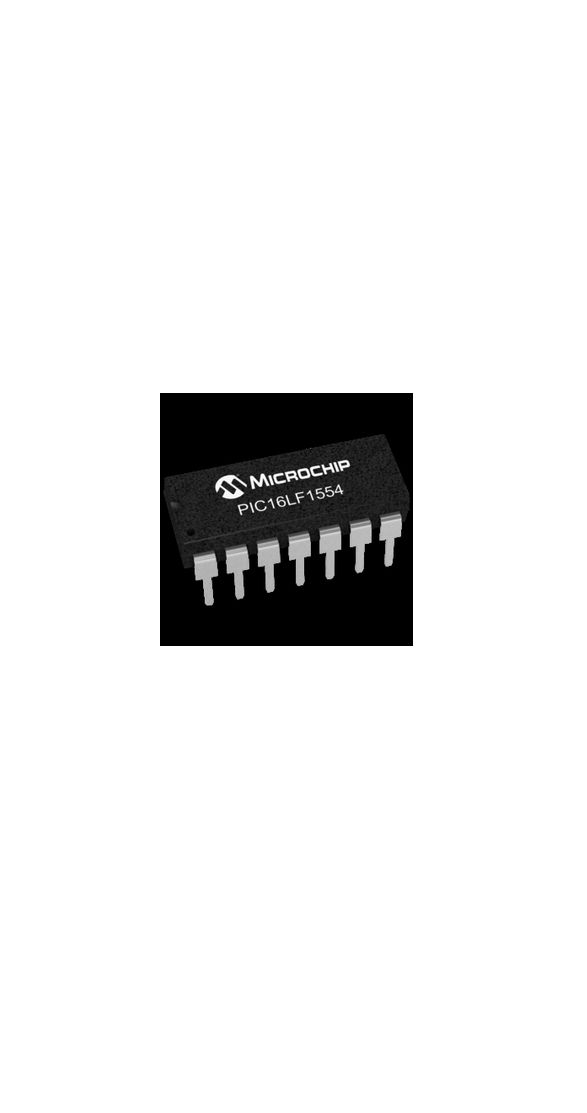

MICROCHIP PIC16LF1554-I/SL 微控制器, 8位, 闪存, AEC-Q100, PIC16LF, 32 MHz, 7 KB, 256 Byte, 14 引脚, NSOIC
PIC16F1554/1559 8 位闪存
的 PIC16F 系列微控制器 8 位 MCU，将 Microchip 的 PIC® 体系架构融入到引脚和封装选件中，从空间节省的 14 引脚设备到功能丰富的 64 引脚设备。 带有基线、中级或增强型中级体系架构的设备提供多种不同的外围设备组合，可谓设计人员提供灵活性，并为应用提供选择。
PIC16F1554/1559 系列微控制器基于 Microchip 的增强型中档内核，带 16 层深硬件堆栈和 49 个指令，高达 8 MIPS。
### 微控制器功能
最大 32 MHz CPU 速度
49 个指令
16 级硬件堆栈
16 MHz 内部振荡器 - 可选频率范围 16 MHz 至 31 kHz
12 输入/输出引脚 - PIC16F1554 型号
18 输入/输出引脚 - PIC16F1559 型号
XLP 技术
通电重置 POR
通电计时器 PWRT
可编程低功率掉电重置 LPBOR
延长监控计时器 WDT
在线串行编程 ICSP
在线调试 ICD
增强型低电压编程 LVP
### 外设
11 通道 10 位模拟至数字转换器 ADC – PIC16F1554
17 通道 10 位模拟至数字转换器 ADC – PIC16F1559
两个 PWM 模块
两个比较器
两个 8 位计时器
一个 16 位计时器
参考电压模块
硬件电容式分压器 CVD
主同步串行端口 MSSP，带有 SPI 和 I2C
增强型通用同步异步接收器发射器 EUSART
频率 32 MHz
电源电压DC 1.80V min
工作电压 1.8V ~ 3.6V
针脚数 14
时钟频率 32 MHz
RAM大小 256 B
位数 8
耗散功率 800 mW
FLASH内存容量 7 KB
模数转换数ADC 2
输入/输出数 12 Input
工作温度Max 85 ℃
工作温度Min -40 ℃
耗散功率Max 800 mW
电源电压 1.8V ~ 3.6V
电源电压Max 3.6 V
电源电压Min 1.8 V
安装方式 Surface Mount
引脚数 14
封装 SOIC-14
长度 8.65 mm
宽度 3.9 mm
高度 1.5 mm
封装 SOIC-14
工作温度 -40℃ ~ 85℃
产品生命周期 Unknown
包装方式 Tube
制造应用 Security, 消费电子产品, 工业, 车用, Lighting, Medical, 照明, Consumer Electronics, Automotive, 安全, 医用, 电机驱动与控制, Motor Drive & Control
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
PIC16LF1554-I/SL Microchip 微芯 | 当前型号 | 当前型号 |
PIC16LF1554T-I/SL 微芯 | 完全替代 | PIC16LF1554-I/SL和PIC16LF1554T-I/SL的区别 |
