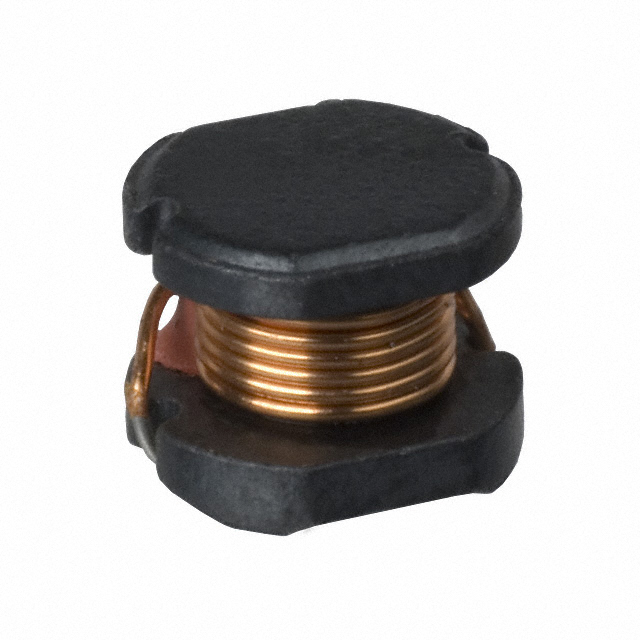

PM54系列特殊功能•高电流容量•铁氧体筒子核心•磁芯损耗低•紧凑的尺寸•大型终端良好的PCB表面粘接•工作温度-30至+100°C•磁带和卷轴包装1500/reel
值Inductance| 100UH \---|--- 误差Tolerance| ±10% 额定电流Current Rating| 520mA 饱和电流Current - Saturation| 不同频率时的Q值Q @ Frequency| 自振谐频率SRFFrequency - Self Resonant| 9MHz DC电阻DCRDC Resistance DCR| 0.7Ω/Ohm 屏蔽Shielding| 无屏蔽 Unshielded Description & Applications| PM54 Series Special Features • High current capacity • Ferrite bobbin core • Low core loss for high frequency power application • Compact size • Large terminal surface for good PCB bonding • Operating temperature -30 to +100°C • Tape & reel packaged 1500/reel 描述与应用| PM54系列 特殊功能 •高电流容量 •铁氧体筒子核心 •磁芯损耗低 •紧凑的尺寸 •大型终端良好的PCB表面粘接 •工作温度-30至+100°C •磁带和卷轴包装1500/reel
额定电流 520 mA
容差 ±10 %
电感 100 µH
自谐频率 9 MHz
屏蔽 No
电感公差 ±10 %
测试频率 1 kHz
电阻DC） 700 mΩ
额定电流DC 520 mA
工作温度Max 100 ℃
工作温度Min -30 ℃
电阻DC Max 0.7 Ω

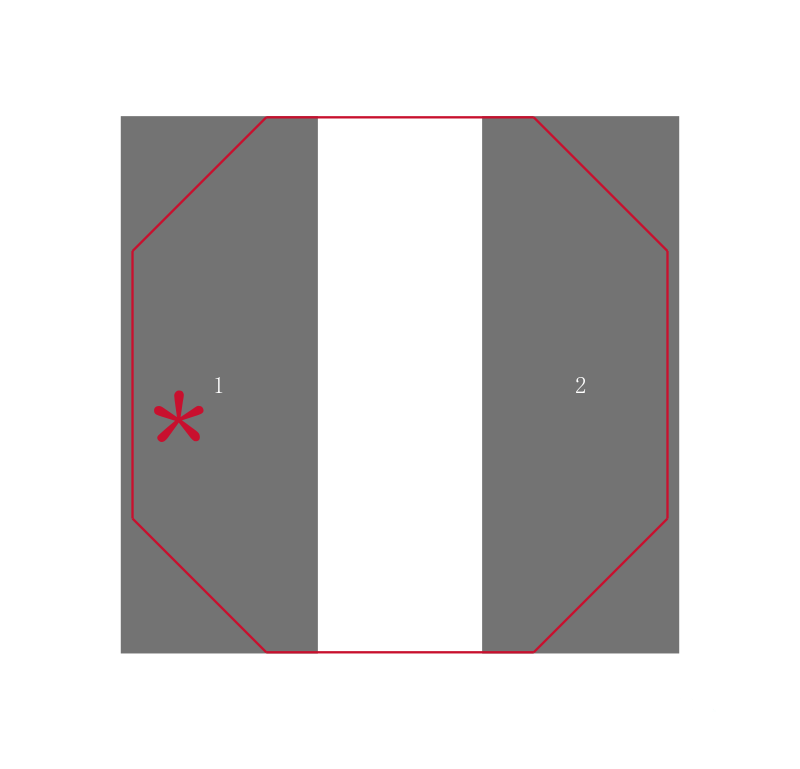

安装方式 Surface Mount
引脚数 2
封装 SMD

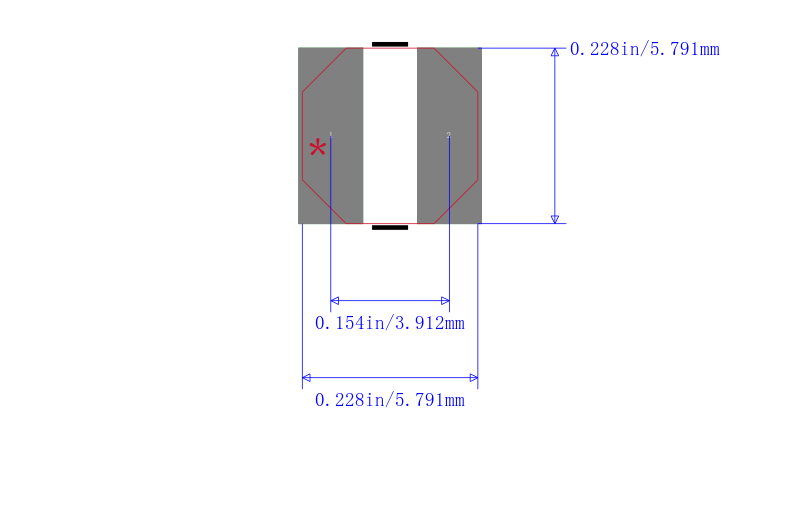

长度 5.80 mm
宽度 5.20 mm
高度 4.85 mm
直径 5.80 mm
封装 SMD
工作温度 -30℃ ~ 100℃
产品生命周期 Obsolete
包装方式 Tape & Reel TR
RoHS标准 Non-Compliant
含铅标准 Contains Lead
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
PM54-101K Bourns J.W. Miller 伯恩斯 | 当前型号 | 当前型号 |
SDR0604-101KL 伯恩斯 | 功能相似 | PM54-101K和SDR0604-101KL的区别 |
PM54-101K-RC 伯恩斯 | 功能相似 | PM54-101K和PM54-101K-RC的区别 |
SDR0604-101K KOA Speer | 功能相似 | PM54-101K和SDR0604-101K的区别 |
