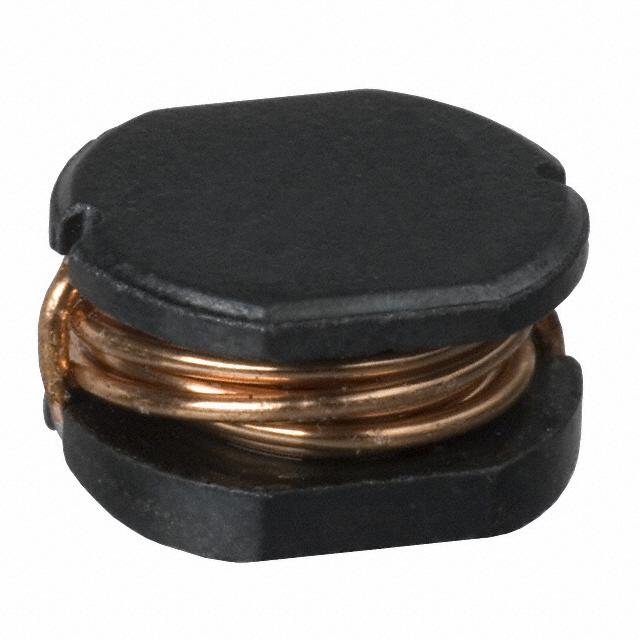

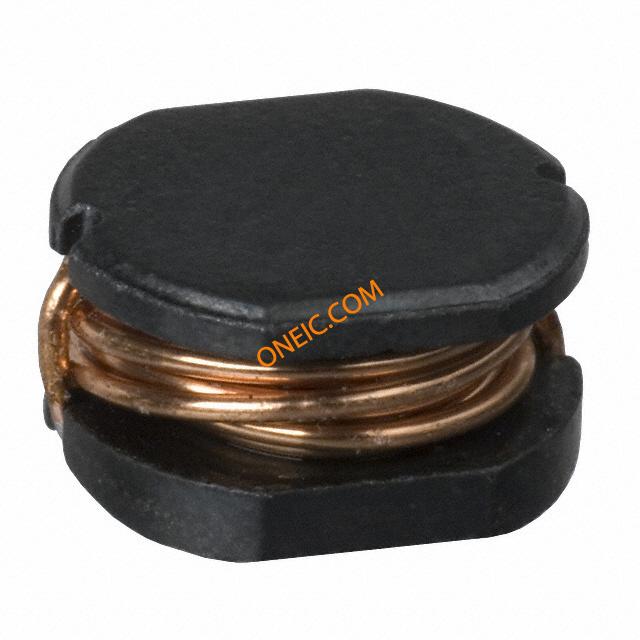

PM105-120M概述

12uH ±20% 2.45A

12µH Unshielded Wirewound Inductor 2.45A 70mOhm Nonstandard

得捷:
FIXED IND 12UH 2.45A 70 MOHM SMD

Electro Sonic:
Inductor Power Bobbin Core 12uH 20% 1KHz 30Q-Factor Ferrite 2.45A 70mOhm DCR T/R

PM105-120M中文资料参数规格

技术参数

额定电流 2.45 A

容差 ±20 %

电感 12 µH

自谐频率 23 MHz

屏蔽 No

电感公差 ±20 %

测试频率 2.52 MHz

电阻DC） 70 mΩ

电阻DC Max 0.07 Ω

封装参数

安装方式 Surface Mount

引脚数 2

封装 SMD

外形尺寸

长度 10.0 mm

宽度 9.00 mm

高度 5.40 mm

直径 10.0 mm

封装 SMD

物理参数

工作温度 -30℃ ~ 100℃

其他

产品生命周期 End of Life

包装方式 Tape & Reel TR

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

数据手册

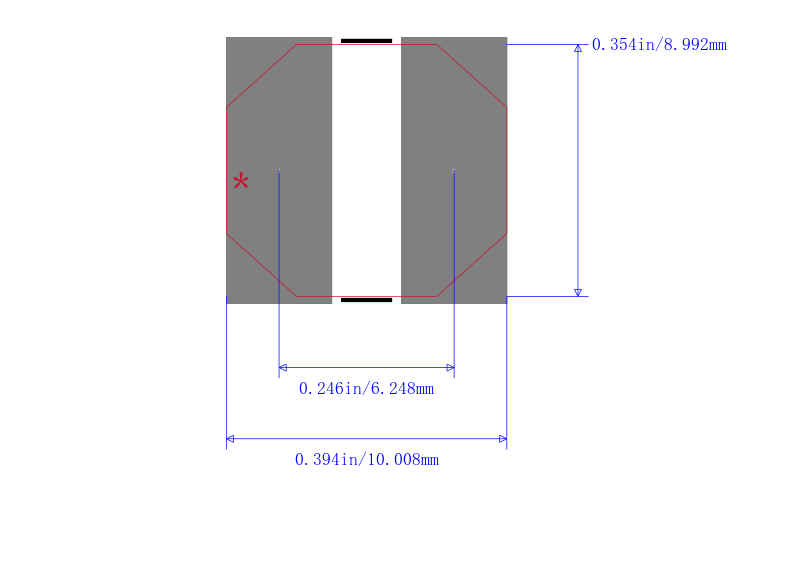

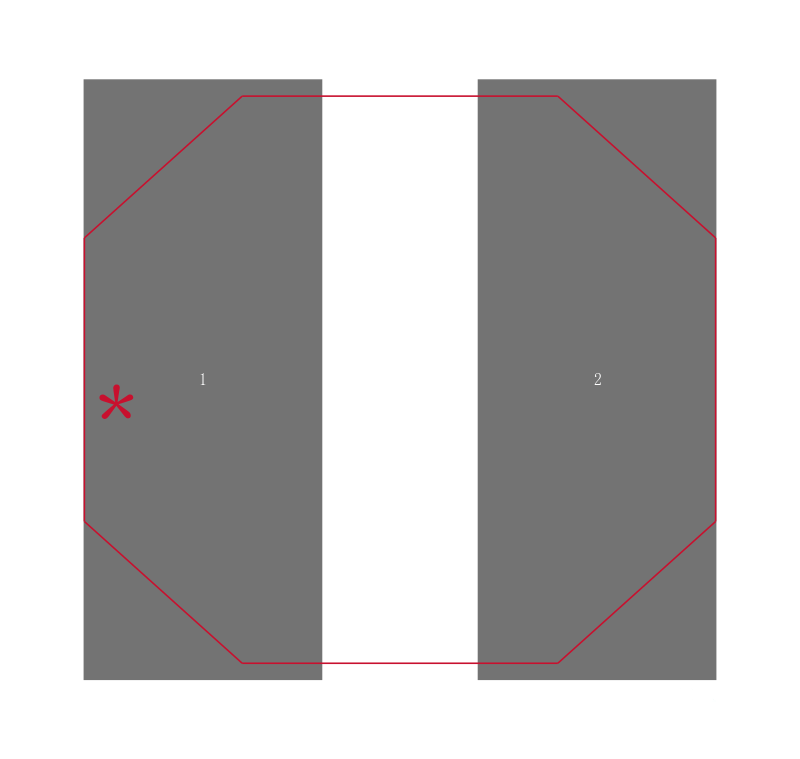

PM105-120M引脚图与封装图

在线购买PM105-120M

型号： PM105-120M

制造商： Bourns J.W. Miller 伯恩斯

描述：12uH ±20% 2.45A

立即咨询

替代型号PM105-120M

型号/品牌	代替类型	替代型号对比
PM105-120M Bourns J.W. Miller 伯恩斯	当前型号	当前型号
SDR1006-120ML 伯恩斯	功能相似	PM105-120M和SDR1006-120ML的区别
