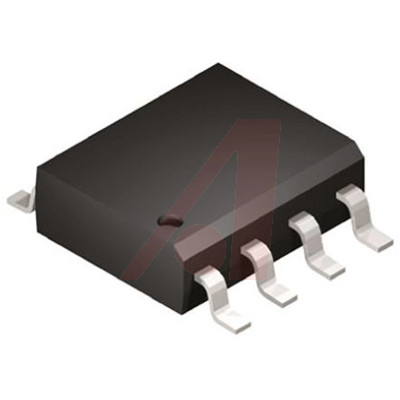

MICROCHIP PIC12C672-04/SM 微控制器, 8位, 一次性可编程, PIC12C67x, 4 MHz, 3.5 KB, 128 Byte, 8 引脚, SOIC
PIC12C67x 8 位
的 PIC12C 系列是 8 位 CMOS 微控制器 MCU，在低引脚计数封装中包含了 Microchip 的 PIC® 体系结构。 现在被基于闪存的变体取代，这些 CMOS 设备仍常用于传统设计。 用于新应用，应考虑 PIC12F 变体。
这些 PIC12C67x 微控制器基于 Microchip 的中级内核，包括中断功能、深硬件堆栈和 12 位宽指令。 这些 MCU 提供高达 2.5 个 MIPS、多达 3.5 kb 的程序存储器、多达 128 kb 的数据存储器。 板载 RC 振荡器，精确度为 ±1%。
### 特点
4 MHz CPU
35 指令
中断功能
八级深硬件堆栈
4 MHz 精密内部 RC 振荡器
五个输入/输出引脚
四个通道，8 位模拟到数字转换器 ADC
8 位实时计时器/计数器，带 8 位可编程预定标器
在线串行编程 ICSP
### PIC12C Microcontrollers
频率 4 MHz
电源电压DC 5.00 V, 5.50 V max
工作电压 2.3V ~ 5.5V
针脚数 8
时钟频率 10 MHz
RAM大小 128 B
位数 8
耗散功率 700 mW
I/O引脚数 6
存取时间 4.00 µs
内核架构 PIC
内存容量 1750 B
模数转换数ADC 1
输入/输出数 6 Input
工作温度Max 70 ℃
工作温度Min 0 ℃
耗散功率Max 700 mW
电源电压 3V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 3 V
安装方式 Surface Mount
引脚数 8
封装 SOIC-8
长度 5.33 mm
宽度 5.38 mm
高度 1.78 mm
封装 SOIC-8
工作温度 0℃ ~ 70℃
产品生命周期 Unknown
包装方式 Tube
制造应用 Security, 消费电子产品, 工业, 车用, Lighting, Industrial, Medical, 照明, Consumer Electronics, Automotive, 安全, 医用, 电机驱动与控制, Motor Drive & Control
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
PIC12C672-04/SM Microchip 微芯 | 当前型号 | 当前型号 |
PIC12C671-04/SM 微芯 | 完全替代 | PIC12C672-04/SM和PIC12C671-04/SM的区别 |
PIC12F683-I/SN 微芯 | 类似代替 | PIC12C672-04/SM和PIC12F683-I/SN的区别 |
PIC12C672-04I/SM 微芯 | 类似代替 | PIC12C672-04/SM和PIC12C672-04I/SM的区别 |
