MICROCHIP PIC16F628-20/SS 芯片, 微控制器, 8位, PIC16F, 20MHZ, SSOP-20
PIC16F627/628 8 位闪存
的 PIC16F 系列微控制器 8 位 MCU，将 Microchip 的 PIC® 体系架构融入到引脚和封装选件中，从节省空间的 14 引脚设备到功能丰富的 64 引脚设备。 带有基线、中级或增强型中级体系架构的设备提供多种不同的外围设备组合，可谓设计人员提供灵活性，并为应用提供选择。
PIC16F627/628 系列微控制器基于 Microchip 的中级内核，带 8 层深硬件堆栈和 35 个指令。 这些 MCU 提供高达 5 MIPS、高达 3.5 K 字节的程序内存，224 字节 RAM 和多达 128 字节的数据 EEPROM。
### 微控制器功能
最大 20 MHz CPU 速度
35 指令
8 级硬件堆栈
16 个输入/输出引脚
通电重置 POR
通电计时器 PWRT
振荡器启动计时器 OST
掉电重置 BOR
监控器计时器 WDT
在线串行编程 ICSP
### 外设
两个比较器
捕获/比较/PWM 模块
两个 8 位计时器
一个 16 位计时器
通用同步接收器发送器 USART
频率 20 MHz
电源电压DC 5.00 V, 5.50 V max

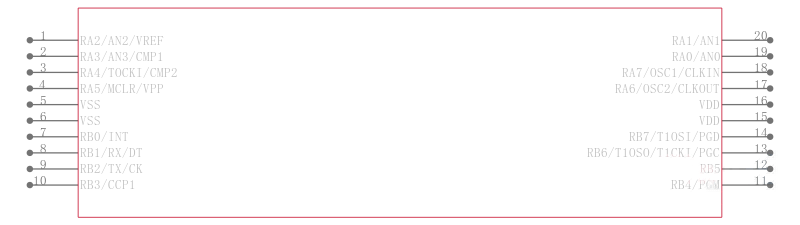

针脚数 20
时钟频率 20.0 MHz
RAM大小 224 B
位数 8
耗散功率 800 mW
FLASH内存容量 3.5 KB
I/O引脚数 16
存取时间 20.0 µs
内核架构 PIC
内核子架构 PIC16
输入/输出数 16 Input
工作温度Max 70 ℃
工作温度Min 0 ℃
耗散功率Max 800 mW
电源电压 3V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 3 V
安装方式 Surface Mount
引脚数 20

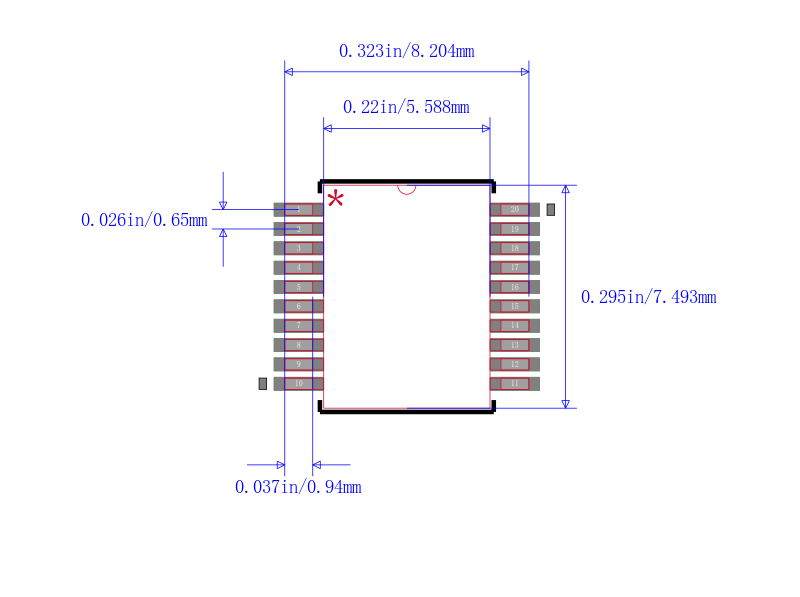

封装 SSOP-20
长度 7.34 mm
宽度 5.38 mm
高度 1.83 mm
封装 SSOP-20
工作温度 0℃ ~ 70℃
产品生命周期 Unknown
包装方式 Tube
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/12/17
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
PIC16F628-20/SS Microchip 微芯 | 当前型号 | 当前型号 |
PIC16F628A-I/SS 微芯 | 类似代替 | PIC16F628-20/SS和PIC16F628A-I/SS的区别 |
PIC16F628-20I/SS 微芯 | 类似代替 | PIC16F628-20/SS和PIC16F628-20I/SS的区别 |
PIC16F628T-20/SS 微芯 | 类似代替 | PIC16F628-20/SS和PIC16F628T-20/SS的区别 |
