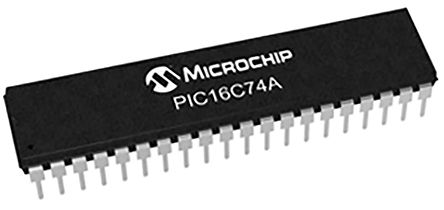

PIC16C72/73A/74A/76/77 8 位微控制器Microchip 的 PIC16C 系列微控制器 8 位 CMOS MCU，将 Microchip 的 PIC® 体系架构融入到引脚和封装选件中，从节省空间的 14 引脚设备到功能丰富的 64 引脚设备。 现在由基于闪存的型号代替，这些设备在传统设计方面也仍受到欢迎。 对于新应用，应考虑 PIC16F 型号。 PIC16C72/73A/74A/76/77 系列微控制器基于 Microchip 中档体系结构，带 8 层硬件堆栈和 35 个 14 位指令。 这些 MCU 提供高达 5 MIPS、14 字节程序内存和 368 字节 RAM 的数据存储器。 板载是一个 RC 振荡器，精确度为 ±1%。### 特点35 个指令 8 级硬件堆栈 22 个输入/输出引脚 – PIC16C72/73/73A/76 33 个输入/输出引脚 – PIC16C74/74A/77 2 个捕获、比较、PWM CCP 模块 – 除 PIC16C72 外的所有型号，该型号具有 1 个模块 5 通道 8 位模拟到数字转换器 ADC – PIC16C72/73/73A/76 8 通道 8 位模拟到数字转换器 ADC – PIC16C74/74A/77 两个 8 位计时器 一个 16 位计时器 同步串行端口 SSP，带有 SPI 和 I2C 通用同步异步接收器发射器 USART/SCI – 除 PIC16C72 外的所有型号 从并行端口 – 仅限型号 PIC16C74/74A/77 监控计时器 WDT 通电重置 POR 通电计时器 PWRT 振荡器启动计时器 OST 掉电重置 BOR 在线串行编程 ICSP ### PIC16 微控制器
PIC16C72/73A/74A/76/77 8 位
的 PIC16C 系列微控制器 8 位 CMOS MCU，将 Microchip 的 PIC® 体系架构融入到引脚和封装选件中，从节省空间的 14 引脚设备到功能丰富的 64 引脚设备。 现在由基于闪存的型号代替，这些设备在传统设计方面也仍受到欢迎。 对于新应用，应考虑 PIC16F 型号。
PIC16C72/73A/74A/76/77 系列微控制器基于 Microchip 中档体系结构，带 8 层硬件堆栈和 35 个 14 位指令。 这些 MCU 提供高达 5 MIPS、14 字节程序内存和 368 字节 RAM 的数据存储器。 板载是一个 RC 振荡器，精确度为 ±1%。
### 特点
35 个指令
8 级硬件堆栈
22 个输入/输出引脚 – PIC16C72/73/73A/76
33 个输入/输出引脚 – PIC16C74/74A/77
2 个捕获、比较、PWM CCP 模块 – 除 PIC16C72 外的所有型号，该型号具有 1 个模块
5 通道 8 位模拟到数字转换器 ADC – PIC16C72/73/73A/76
8 通道 8 位模拟到数字转换器 ADC – PIC16C74/74A/77
两个 8 位计时器
一个 16 位计时器
同步串行端口 SSP，带有 SPI 和 I2C
通用同步异步接收器发射器 USART/SCI – 除 PIC16C72 外的所有型号
从并行端口 – 仅限型号 PIC16C74/74A/77
监控计时器 WDT
通电重置 POR
通电计时器 PWRT
振荡器启动计时器 OST
掉电重置 BOR
在线串行编程 ICSP
频率 20 MHz
电源电压DC 5.00 V, 6.00 V max
工作电压 4V ~ 6V
针脚数 40
时钟频率 20.0 MHz
RAM大小 192 B
位数 8
FLASH内存容量 7 KB
I/O引脚数 33
存取时间 20.0 µs
内核架构 PIC
内存容量 4000 B
内核子架构 PIC16
模数转换数ADC 1
输入/输出数 33 Input
工作温度Max 70 ℃
工作温度Min 0 ℃
耗散功率Max 1000 mW
电源电压 2.5V ~ 6V
电源电压Max 6 V
电源电压Min 4 V
安装方式 Through Hole
引脚数 40

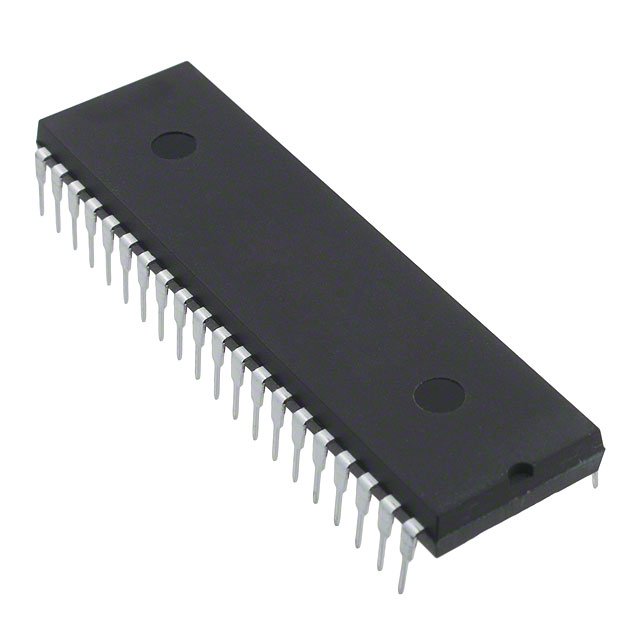

封装 DIP-40
长度 52.26 mm
宽度 13.84 mm
高度 3.81 mm
封装 DIP-40
工作温度 0℃ ~ 70℃
产品生命周期 Unknown
包装方式 Tube
制造应用 电机驱动与控制, Industrial, 工业, Consumer Electronics, 消费电子产品, Motor Drive & Control, 医用, Automotive, Security, Medical, 照明, Lighting, 安全, 车用
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
PIC16C74A-20/P Microchip 微芯 | 当前型号 | 当前型号 |
PIC16F74-I/P 微芯 | 类似代替 | PIC16C74A-20/P和PIC16F74-I/P的区别 |
PIC16C74A-04/P 微芯 | 类似代替 | PIC16C74A-20/P和PIC16C74A-04/P的区别 |
PIC16C74A-10/P 微芯 | 类似代替 | PIC16C74A-20/P和PIC16C74A-10/P的区别 |
