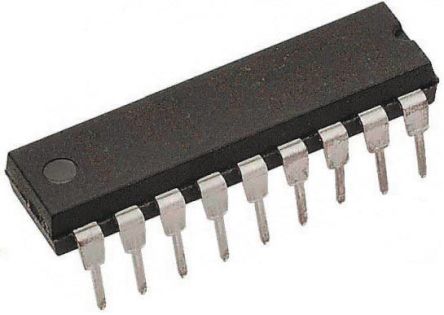

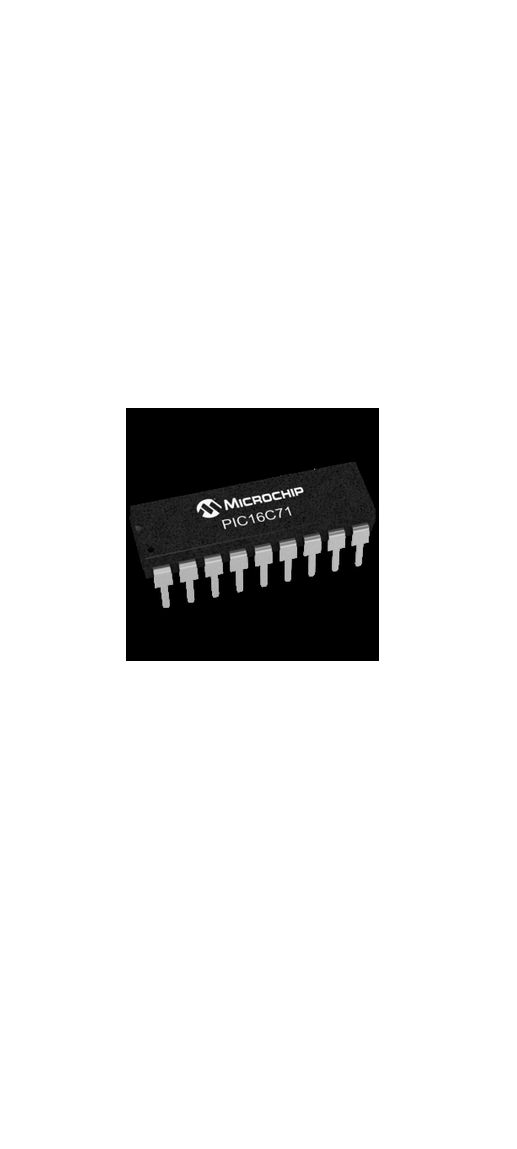

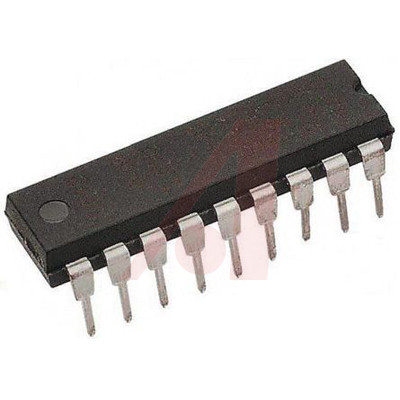

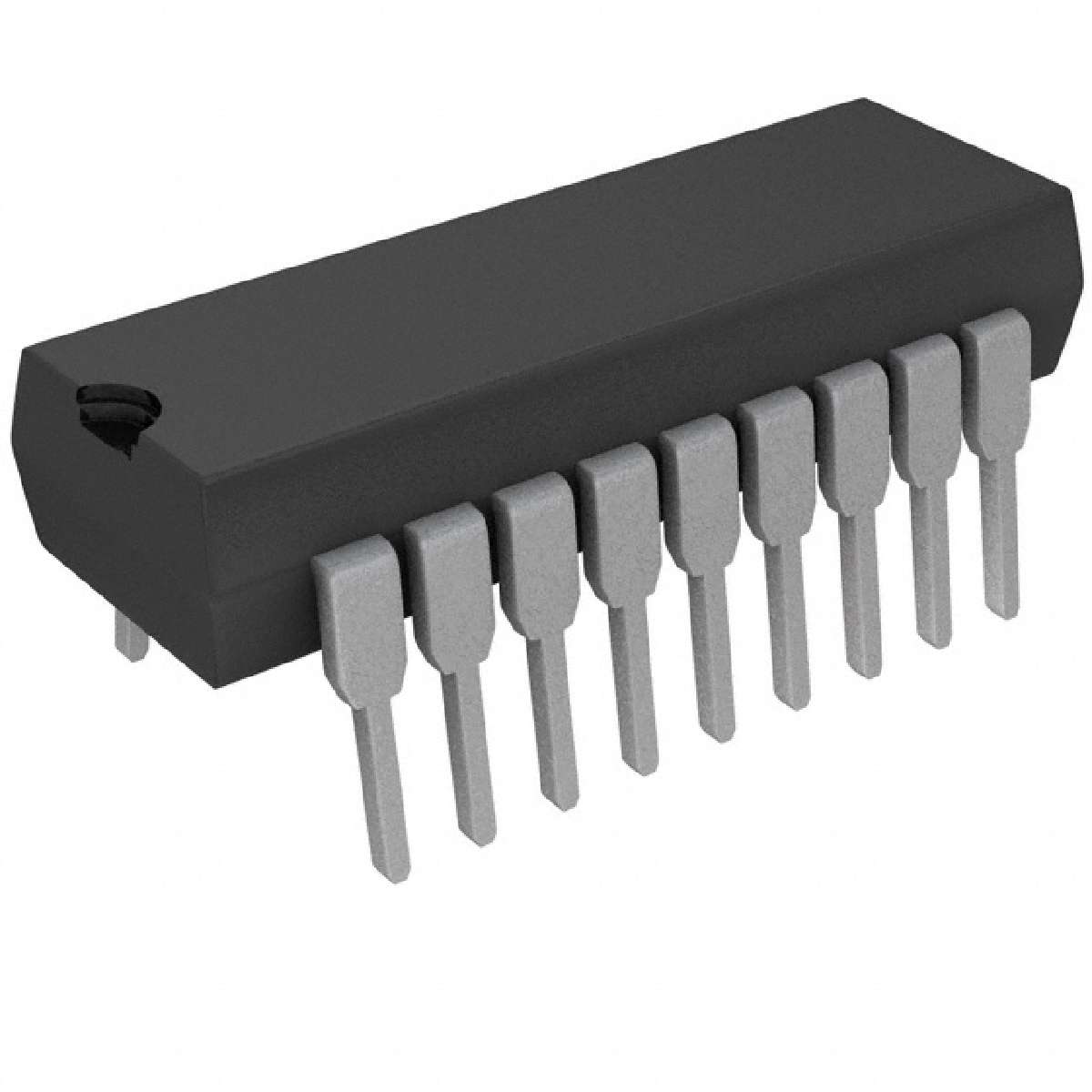

MICROCHIP PIC16C71-20I/P 微控制器, 8位, 一次性可编程, PIC16C, 20 MHz, 1.75 KB, 36 Byte, 18 引脚, DIP
PIC16C71/710/711/715 8 位
的 PIC16C 系列微控制器 8 位 CMOS MCU，将 Microchip 的 PIC® 体系架构融入到引脚和封装选件中，从节省空间的 14 引脚设备到功能丰富的 64 引脚设备。 现在由基于闪存的型号代替，这些设备在传统设计方面也仍受到欢迎。 对于新应用，应考虑 PIC16F 型号。
PIC16C71/710/711/715 系列微控制器基于 Microchip 中档体系结构，带 8 层硬件堆栈和 35 个 14 位指令。 这些 MCU 提供高达 5 MIPS、3.5 字节程序内存和高达 128 字节 RAM 的数据存储器。 板载是一个 RC 振荡器。
### 特点
35 个指令
8 级硬件堆栈
RC 振荡器
13 个输入/输出引脚
一个 8 位计时器
4 通道 8 位模拟到数字转换器
监控计时器 WDT
通电重置 POR
通电计时器 PWRT
振荡器启动计时器 OST
掉电重置 BOR – 除 PIC16C71 型号外
在线串行编程 ICSP
频率 20 MHz
电源电压DC 5.00 V, 6.00 V max
针脚数 18
时钟频率 20.0 MHz
RAM大小 36 B
位数 8
耗散功率 800 mW
FLASH内存容量 1.75 KB
I/O引脚数 13
存取时间 20.0 µs
内核架构 PIC
内存容量 1000 B
模数转换数ADC 1
输入/输出数 13 Input
工作温度Max 85 ℃
工作温度Min -40 ℃
耗散功率Max 800 mW
电源电压 4V ~ 6V
电源电压Max 6 V
电源电压Min 3 V
安装方式 Through Hole
引脚数 18
封装 DIP-18
长度 4 mm
宽度 4 mm
高度 0.95 mm
封装 DIP-18
工作温度 -40℃ ~ 85℃
产品生命周期 Unknown
包装方式 Tube
制造应用 车用, 电机驱动与控制, Consumer Electronics, Automotive, Security, 照明, Motor Drive & Control, Lighting, 医用, Medical, 消费电子产品, 安全, 工业, Industrial
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
PIC16C71-20I/P Microchip 微芯 | 当前型号 | 当前型号 |
PIC16C71-04I/P 微芯 | 类似代替 | PIC16C71-20I/P和PIC16C71-04I/P的区别 |
PIC16C71-20/P 微芯 | 类似代替 | PIC16C71-20I/P和PIC16C71-20/P的区别 |
PIC16F716-I/P 微芯 | 功能相似 | PIC16C71-20I/P和PIC16F716-I/P的区别 |
