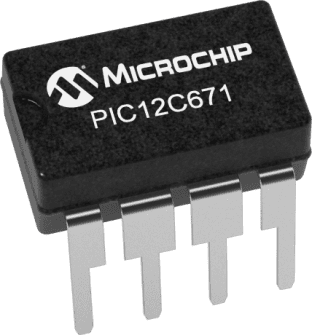

PIC12C67x 8 位微控制器Microchip 的 PIC12C 系列是 8 位 CMOS 微控制器 MCU，在低引脚计数封装中包含了 Microchip 的 PIC® 体系结构。 现在被基于闪存的变体取代，这些 CMOS 设备仍常用于传统设计。 用于新应用，应考虑 PIC12F 变体。 这些 PIC12C67x 微控制器基于 Microchip 的中级内核，包括中断功能、深硬件堆栈和 12 位宽指令。 这些 MCU 提供高达 2.5 个 MIPS、多达 3.5 kb 的程序存储器、多达 128 kb 的数据存储器。 板载 RC 振荡器，精确度为 ±1%。### 特点4 MHz CPU 35 指令 中断功能 八级深硬件堆栈 4 MHz 精密内部 RC 振荡器 五个输入/输出引脚 四个通道，8 位模拟到数字转换器 ADC 8 位实时计时器/计数器，带 8 位可编程预定标器 在线串行编程 ICSP ### PIC12C Microcontrollers
PIC12C67x 8 位
的 PIC12C 系列是 8 位 CMOS 微控制器 MCU，在低引脚计数封装中包含了 Microchip 的 PIC® 体系结构。 现在被基于闪存的变体取代，这些 CMOS 设备仍常用于传统设计。 用于新应用，应考虑 PIC12F 变体。
这些 PIC12C67x 微控制器基于 Microchip 的中级内核，包括中断功能、深硬件堆栈和 12 位宽指令。 这些 MCU 提供高达 2.5 个 MIPS、多达 3.5 kb 的程序存储器、多达 128 kb 的数据存储器。 板载 RC 振荡器，精确度为 ±1%。
### 特点
4 MHz CPU
35 指令
中断功能
八级深硬件堆栈
4 MHz 精密内部 RC 振荡器
五个输入/输出引脚
四个通道，8 位模拟到数字转换器 ADC
8 位实时计时器/计数器，带 8 位可编程预定标器
在线串行编程 ICSP
### PIC12C Microcontrollers
频率 4 MHz
电源电压DC 5.00 V, 5.50 V max
工作电压 3V ~ 5.5V
针脚数 8
时钟频率 4.00 MHz
RAM大小 128 B
位数 8
耗散功率 700 mW
I/O引脚数 6
存取时间 4.00 µs
内核架构 PIC
内存容量 1000 B
模数转换数ADC 1
输入/输出数 6 Input
工作温度Max 85 ℃
工作温度Min -40 ℃
耗散功率Max 700 mW
电源电压 3V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 3 V
安装方式 Through Hole
引脚数 8
封装 DIP-8
长度 9.78 mm
宽度 6.6 mm
高度 3.68 mm
封装 DIP-8
工作温度 -40℃ ~ 85℃
产品生命周期 Unknown
包装方式 Tube
制造应用 电机驱动与控制, Industrial, 工业, Consumer Electronics, 消费电子产品, 医用, Automotive, Medical, 照明, Security, 安全, Lighting, Motor Drive & Control, 车用
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
香港进出口证 NLR
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
PIC12C671-04I/P Microchip 微芯 | 当前型号 | 当前型号 |
PIC12C671-04I/SM 微芯 | 完全替代 | PIC12C671-04I/P和PIC12C671-04I/SM的区别 |
PIC12F675-I/P 微芯 | 类似代替 | PIC12C671-04I/P和PIC12F675-I/P的区别 |
PIC12C671-04/P 微芯 | 类似代替 | PIC12C671-04I/P和PIC12C671-04/P的区别 |
