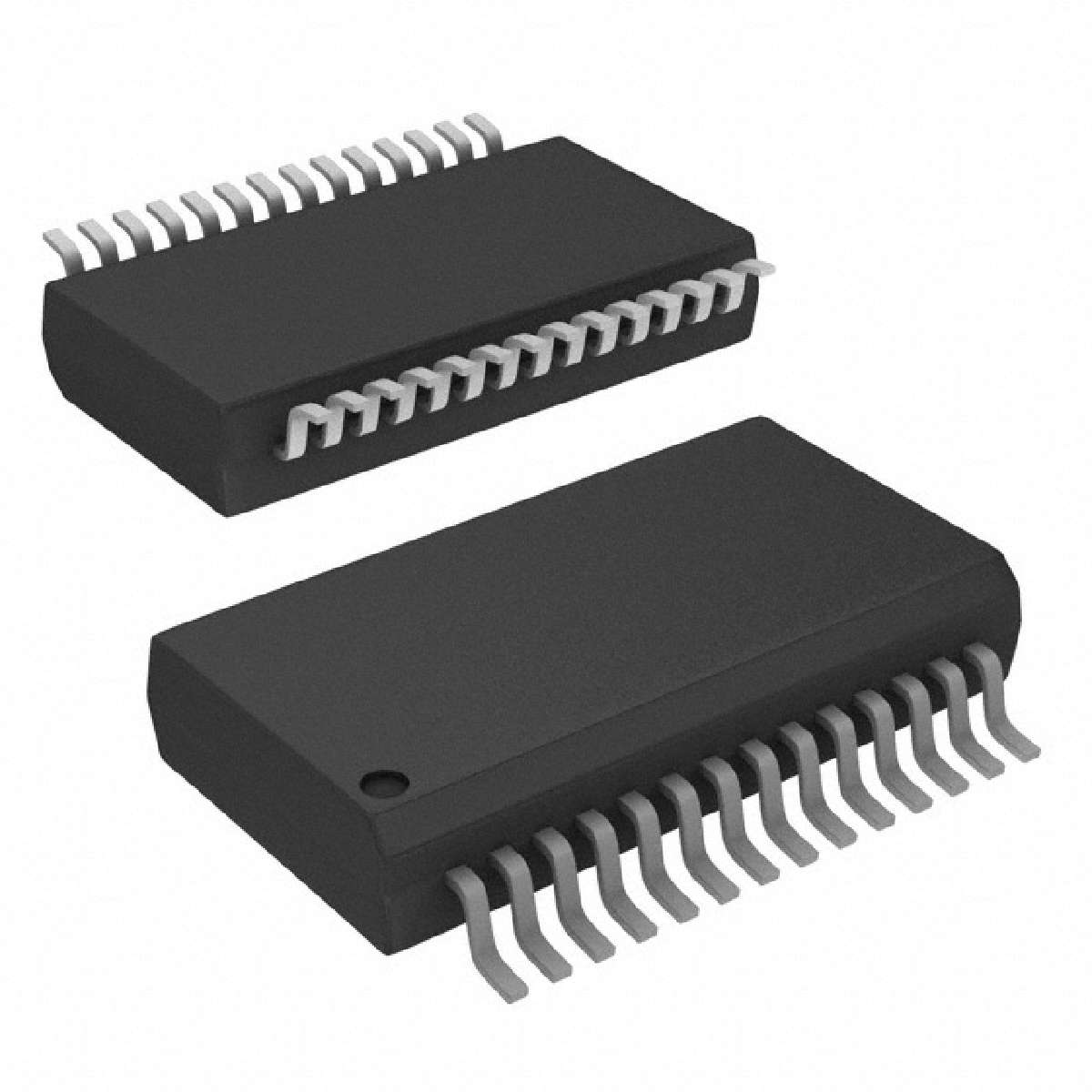

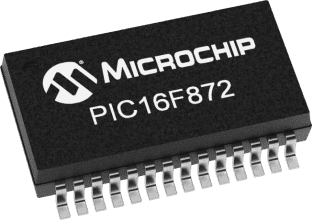

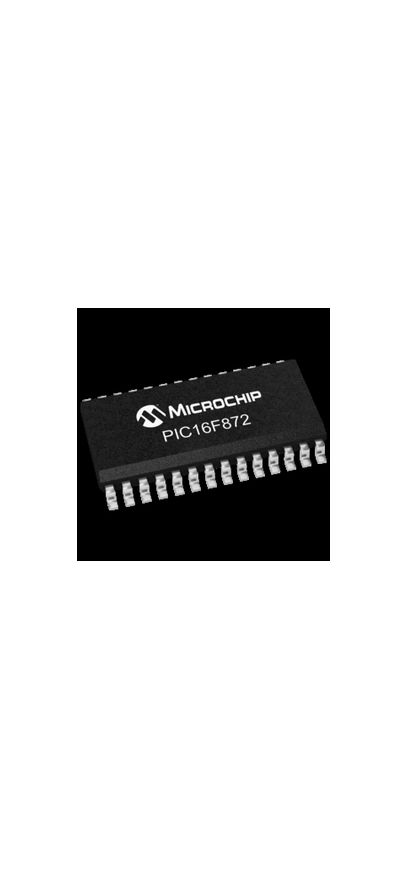

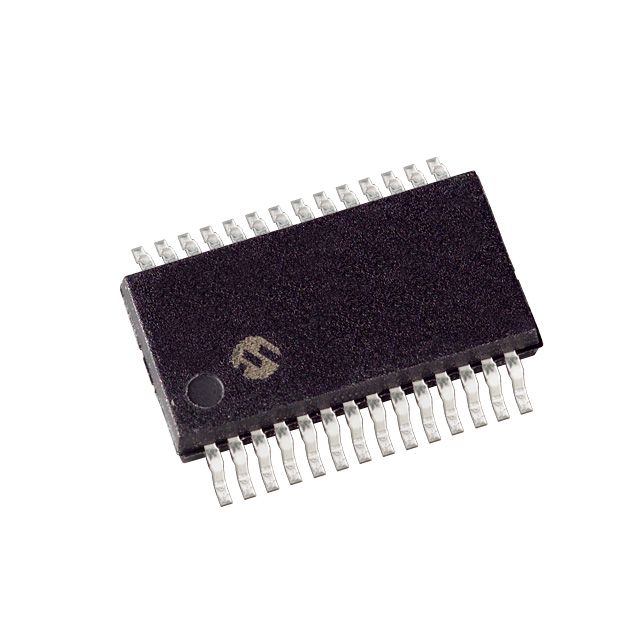

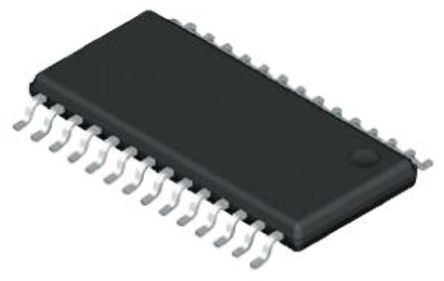

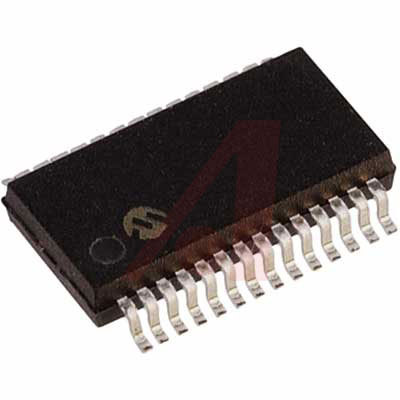

MICROCHIP PIC16F872-I/SS 微控制器, 8位, 闪存, PIC16F, 20 MHz, 3.5 KB, 128 Byte, 28 引脚, SSOP
PIC16F872 8 位
的 PIC16F 系列微控制器 8 位 MCU，将 Microchip 的 PIC® 体系架构融入到引脚和封装选件中，从节省空间的 14 引脚设备到功能丰富的 64 引脚设备。 带有基线、中级或增强型中级体系架构的设备提供多种不同的外围设备组合，可谓设计人员提供灵活性，并为应用提供选择。
PIC16F872 系列微控制器基于 Microchip 的中级内核，带 8 层深硬件堆栈和 35 个指令。 这些 MCU 提供高达 5 MIPS、3.5 K 字节的程序内存，128 字节 RAM 和 64 字节的 EEPROM。
### 微控制器功能
最大 20 MHz CPU 速度
35 指令
8 级硬件堆栈
22 个输入/输出引脚
通电重置 POR
掉电重置 BOR
通电计时器 PWRT
振荡器启动计时器 OST
监控器计时器 WDT
在线串行编程 ICSP
在线调试 ICD
### 外设
5 通道 10 位模拟到数字转换器 ADC
捕获、比较、PWM CCP 模块
两个 8 位计时器
一个 16 位计时器
同步串行端口 SSP，带有 SPI 和 I2C
频率 20 MHz
电源电压DC 5.00 V, 5.50 V max
工作电压 4V ~ 5.5V

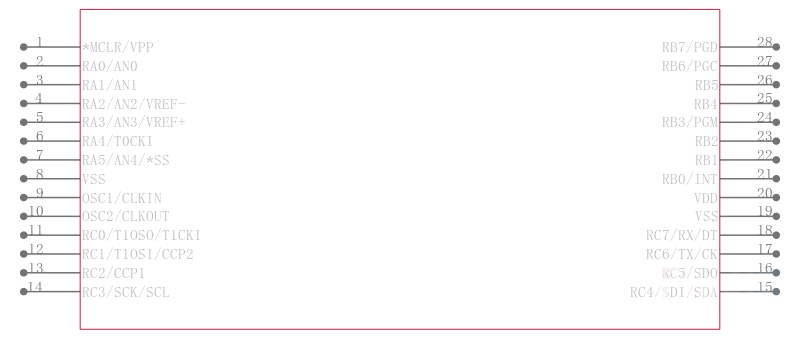

针脚数 28
时钟频率 20.0 MHz
RAM大小 128 B
位数 8
耗散功率 1000 mW
FLASH内存容量 3.5 KB
I/O引脚数 22
存取时间 20.0 µs
内核架构 PIC
内存容量 2000 B
内核子架构 PIC16
模数转换数ADC 1
输入/输出数 22 Input
工作温度Max 85 ℃
工作温度Min -40 ℃
耗散功率Max 1000 mW
电源电压 4V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 4 V
安装方式 Surface Mount
引脚数 28
封装 SSOP-28
长度 10.5 mm
宽度 5.6 mm
高度 1.85 mm
封装 SSOP-28
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tube
制造应用 Automotive, 电机驱动与控制, Industrial, 工业, Consumer Electronics, 车用, 医用, 消费电子产品, Security, Medical, 安全, Motor Drive & Control, Lighting, 照明
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
香港进出口证 NLR
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
PIC16F872-I/SS Microchip 微芯 | 当前型号 | 当前型号 |
PIC16LF872-I/SS 微芯 | 类似代替 | PIC16F872-I/SS和PIC16LF872-I/SS的区别 |
PIC16F882-I/SS 微芯 | 类似代替 | PIC16F872-I/SS和PIC16F882-I/SS的区别 |
PIC16F872T-I/SS 微芯 | 类似代替 | PIC16F872-I/SS和PIC16F872T-I/SS的区别 |
