PIC16F87/88 8 位闪存微控制器Microchip 的 PIC16F 系列微控制器 8 位 MCU，将 Microchip 的 PIC® 体系架构融入到引脚和封装选件中，从节省空间的 14 引脚设备到功能丰富的 64 引脚设备。 带有基线、中级或增强型中级体系架构的设备提供多种不同的外围设备组合，可谓设计人员提供灵活性，并为应用提供选择。 PIC16F87/88 系列微控制器基于 Microchip 的中级内核，带 8 层深硬件堆栈和 35 个指令。 这些 MCU 提供高达 5 个 MIP、7 千字节程序存储器、368 字节 RAM 和 256 字节 EEPROM。 板载可配置振荡器。### 微控制器功能最大 20 MHz CPU 速度 35 指令 8 级硬件堆栈 8 MHz 内部振荡器 – 可选频率 8 MHz 至 31 kHz 16 个输入/输出引脚 通电重置 POR 掉电重置 BOR 监控器计时器 WDT 在线串行编程 ICSP 在线调试 ICD ### 外设1 通道 10 位模拟到数字转换器 – 仅限 PIC16F88 型号 捕获、比较、PWM CCP 模块 两个 8 位计时器 一个 16 位计时器 同步串行端口 SSP，带有 SPI 和 I2C 可寻址通用同步异步接收器发送器 AUSART

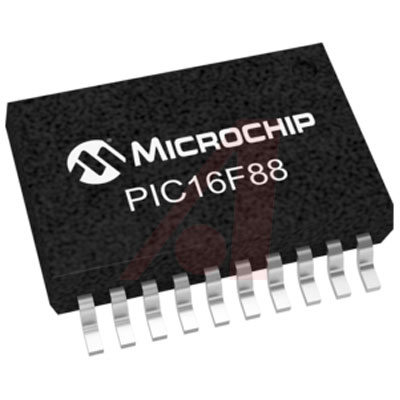

PIC16F87/88 8 位闪存
的 PIC16F 系列微控制器 8 位 MCU，将 Microchip 的 PIC® 体系架构融入到引脚和封装选件中，从节省空间的 14 引脚设备到功能丰富的 64 引脚设备。 带有基线、中级或增强型中级体系架构的设备提供多种不同的外围设备组合，可谓设计人员提供灵活性，并为应用提供选择。
PIC16F87/88 系列微控制器基于 Microchip 的中级内核，带 8 层深硬件堆栈和 35 个指令。 这些 MCU 提供高达 5 个 MIP、7 千字节程序存储器、368 字节 RAM 和 256 字节 EEPROM。 板载可配置振荡器。
### 微控制器功能
最大 20 MHz CPU 速度
35 指令
8 级硬件堆栈
8 MHz 内部振荡器 – 可选频率 8 MHz 至 31 kHz
16 个输入/输出引脚
通电重置 POR
掉电重置 BOR
监控器计时器 WDT
在线串行编程 ICSP
在线调试 ICD
### 外设
1 通道 10 位模拟到数字转换器 – 仅限 PIC16F88 型号
捕获、比较、PWM CCP 模块
两个 8 位计时器
一个 16 位计时器
同步串行端口 SSP，带有 SPI 和 I2C
可寻址通用同步异步接收器发送器 AUSART
频率 10 MHz
电源电压DC 5.00 V, 5.50 V max
工作电压 2V ~ 5.5V
针脚数 20
时钟频率 20.0 MHz
RAM大小 368 b
位数 8
耗散功率 1000 mW
FLASH内存容量 7 KB
I/O引脚数 16
存取时间 20.0 µs
内核架构 PIC
内存容量 7000 B
内核子架构 PIC16
模数转换数ADC 1
输入/输出数 16 Input
工作温度Max 85 ℃
工作温度Min -40 ℃
耗散功率Max 1000 mW
电源电压 2V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 2 V
安装方式 Surface Mount
引脚数 20

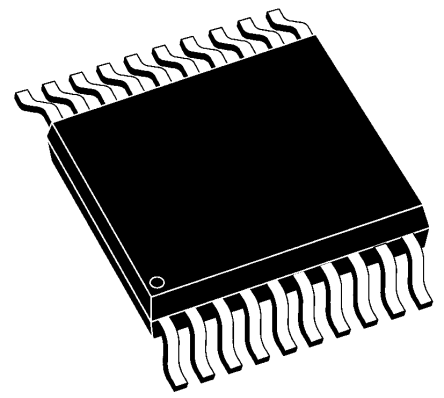

封装 SSOP-20
长度 7.5 mm
宽度 5.6 mm
高度 1.75 mm
封装 SSOP-20
工作温度 -40℃ ~ 85℃
产品生命周期 Unknown
包装方式 Tube
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
HTS代码 8542310001
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
PIC16LF88-I/SS Microchip 微芯 | 当前型号 | 当前型号 |
PIC16F87-I/SS 微芯 | 类似代替 | PIC16LF88-I/SS和PIC16F87-I/SS的区别 |
PIC16F88-I/SS 微芯 | 类似代替 | PIC16LF88-I/SS和PIC16F88-I/SS的区别 |
PIC16LF87-I/SS 微芯 | 类似代替 | PIC16LF88-I/SS和PIC16LF87-I/SS的区别 |
