PIC24HJ256GP610-I/PT参数规格_中文资料_数据手册PDF

PIC24HJ256GP610-I/PT概述

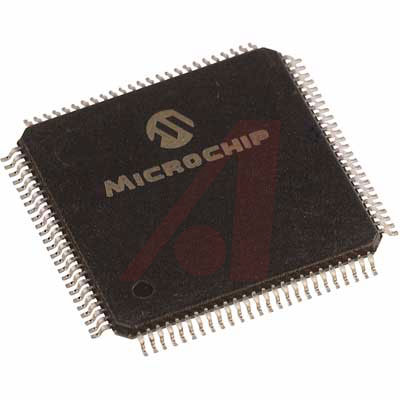

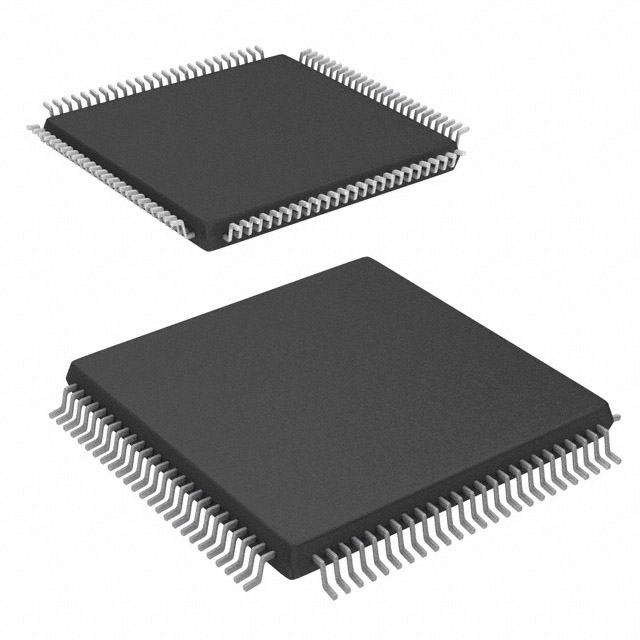

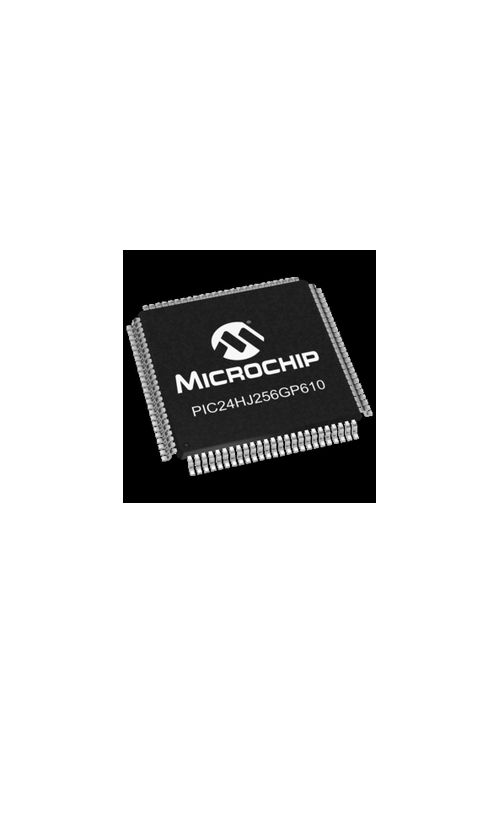

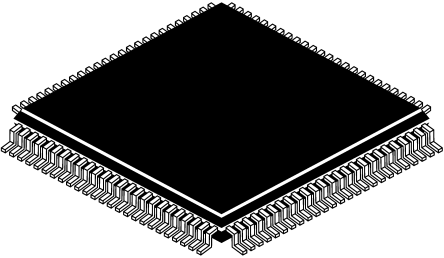

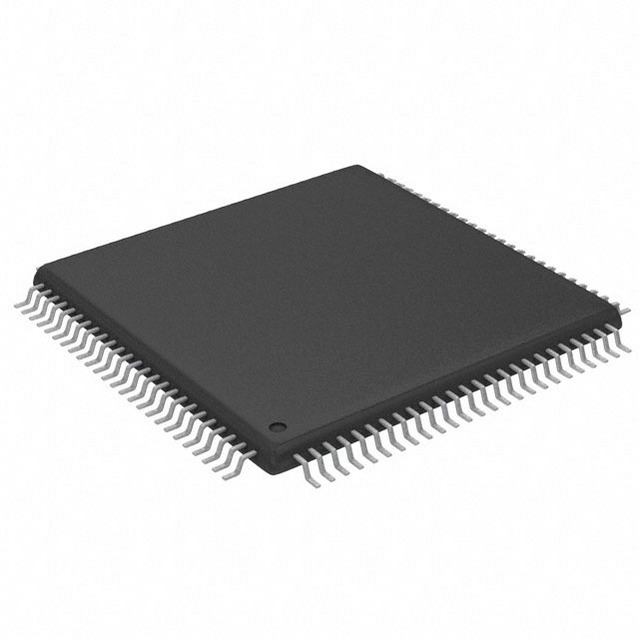

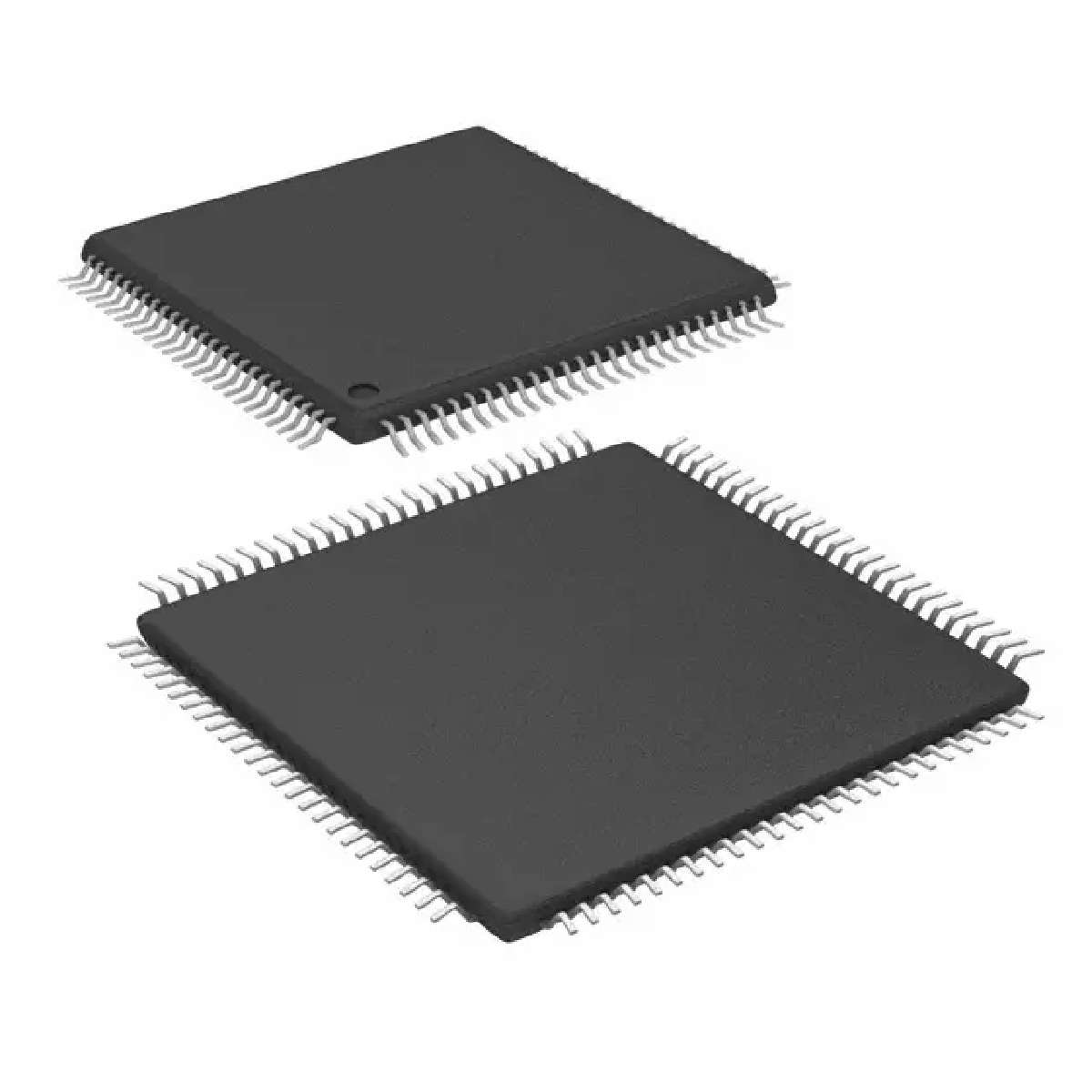

MICROCHIP PIC24HJ256GP610-I/PT 微控制器, 16位, 高级模拟, PIC24HJ, 80 MHz, 256 KB, 16 KB, 100 引脚, TQFP

PIC24HJxxxGPx06/x08/x10 16 位

PIC24HJxxxGPx06/x08/x10 系列微控制器的是通用设备，带板载外设，适合各种应用。

### 微控制器功能

40 MIPS 最大 CPU 速度

71 指令

53 至 85 输入/输出引脚 - 取决于型号

通电重置 POR

通电计时器 PWRT

振荡器启动计时器 OST

掉电重置 BOR

监控器计时器 WDT

在线串行编程 ICSP

在线调试 ICD

### 外设

10/12 位模拟到数字转换器 ADC - 一个或两个模块，带 18 或 32 个通道（取决于型号）

输入采集 - 8 个通道

输出比较 - 8 个通道

直接存储器访问 - 8 个通道

中断控制器

九个 16 位计时器 - 可选择成对组合形成 32 位定时器

参考电压模块

两个 3 线 SPI 模块

两个通用异步接收器发送器 EUSART 模块

### PIC24 微控制器

PIC24HJ256GP610-I/PT中文资料参数规格

技术参数

频率 40 MHz

电源电压DC 3.30 V, 3.60 V max

工作电压 3V ~ 3.6V

针脚数 100

时钟频率 32 MHz

RAM大小 16 KB

位数 16

FLASH内存容量 256 KB

I/O引脚数 85

内核架构 PIC

内存容量 256000 B

模数转换数ADC 2

输入/输出数 85 Input

输入数 85

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 3V ~ 3.6V

电源电压Max 3.6 V

电源电压Min 3 V

封装参数

安装方式 Surface Mount

引脚数 100

封装 TQFP-100

外形尺寸

长度 12 mm

宽度 12 mm

高度 1 mm

封装 TQFP-100

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Unknown

包装方式 Tray

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2014/12/17
