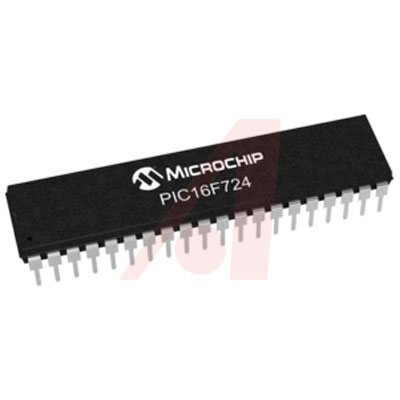

MICROCHIP PIC16F724-I/P 微控制器, 8位, 闪存, AEC-Q100, PIC16F, 20 MHz, 7 KB, 192 Byte, 40 引脚, DIP
PIC16F722/723/724/726/727 8 位闪存
的 PIC16F 系列微控制器 8 位 MCU,将 Microchip 的 PIC® 体系架构融入到引脚和封装选件中,从节省空间的 14 引脚设备到功能丰富的 64 引脚设备。 带有基线、中级或增强型中级体系架构的设备提供多种不同的外围设备组合,可谓设计人员提供灵活性,并为应用提供选择。
PIC16F722/723/724/726/727 系列微控制器基于 Microchip 的中级内核,带 8 层深硬件堆栈和 35 个指令。 这些 MCU 提供高达 5 个 MIP、14 千字节程序存储器和 368 字节 RAM。 板载是一个振荡器,工厂校准到 ±1% 精确度。
### 微控制器功能
最大 20 MHz CPU 速度
35 指令
8 级硬件堆栈
25 个输入/输出引脚 – PIC16F722/723/726 型号
36 个输入/输出引脚 – PIC16F724/727 型号
nanoWatt XLP 技术
通电重置 POR
通电计时器 PWRT
振荡器启动计时器 OST
掉电重置 BOR
监控器计时器 WDT
在线串行编程 ICSP
在线调试 ICD
### 外设
8 位模拟到数字转换器 ADC - PIC16F722/723/726 11 通道、PIC16F724/727 14 通道
mTouchTM 电容式触摸传感振荡器模块 - PIC16F722/723/726 8 通道、PIC16F724/727 16 通道
两个捕获、比较、PWM CCP 模块
两个 8 位计时器
一个 16 位计时器
可寻址通用同步异步接收器发送器 AUSART
同步串行端口 SSP,带有 SPI 和 I2C
频率 20 MHz
电源电压DC 1.80V min
工作电压 1.8V ~ 5.5V
针脚数 40
时钟频率 20.0 MHz
RAM大小 192 B
位数 8
耗散功率 800 mW
FLASH内存容量 7168 B
模数转换数ADC 1
输入/输出数 36 Input
工作温度Max 85 ℃
工作温度Min -40 ℃
耗散功率Max 800 mW
电源电压 1.8V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 1.8 V
安装方式 Through Hole
引脚数 40
封装 DIP-40
长度 53.21 mm
宽度 0.58 in
高度 4.95 mm
封装 DIP-40
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tube
制造应用 Automotive, 电机驱动与控制, 工业, Consumer Electronics, 车用, Security, 消费电子产品, 医用, 安全, Medical, Motor Drive & Control, Lighting, 照明
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
HTS代码 8542310001
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
PIC16F724-I/P Microchip 微芯 | 当前型号 | 当前型号 |
PIC16C65B-04/P 微芯 | 类似代替 | PIC16F724-I/P和PIC16C65B-04/P的区别 |
PIC16C64A-04/P 微芯 | 功能相似 | PIC16F724-I/P和PIC16C64A-04/P的区别 |
PIC16C65B-20I/P 微芯 | 功能相似 | PIC16F724-I/P和PIC16C65B-20I/P的区别 |
