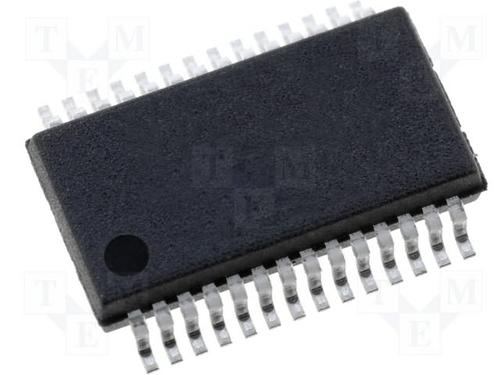

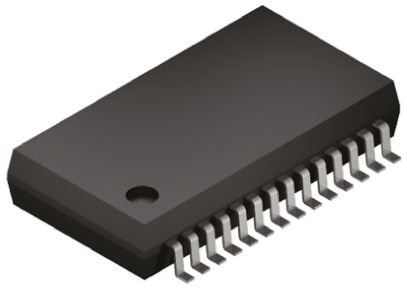

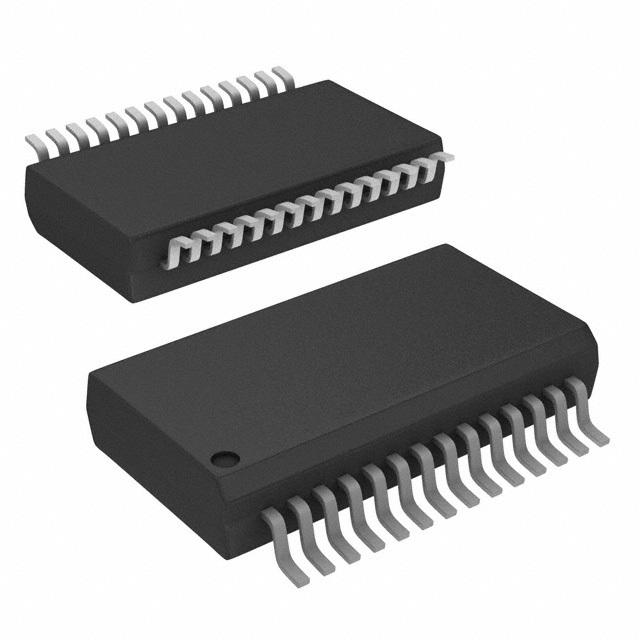

PIC16F1786-I/SS

MICROCHIP  PIC16F1786-I/SS  微控制器, 8位, 闪存, AEC-Q100, PIC16F17xx, 32 MHz, 14 KB, 1024 Byte, 28 引脚, SSOP

PIC16F1784/1786/1787 8 位闪存

的 PIC16F 系列微控制器 8 位 MCU，将 Microchip 的 PIC® 体系架构融入到引脚和封装选件中，从节省空间的 14 引脚设备到功能丰富的 64 引脚设备。 带有基线、中级或增强型中级体系架构的设备提供多种不同的外围设备组合，可谓设计人员提供灵活性，并为应用提供选择。

PIC16F1784/1786/1787 系列微控制器基于 Microchip 的增强型中级内核，带 16 层深硬件堆栈和 49 个指令。 这些 MCU 提供高达 8 个 MIP、14 千字节程序存储器、1024 字节 RAM 和 256 字节 EEPROM。 板载可配置振荡器，精确度为 ±1%。

### 微控制器功能

最大 32 MHz CPU 速度

49 个指令

16 级硬件堆栈

32 MHz 内部振荡器 - 可选频率范围 32 MHz 至 31 kHz

25 个输入/输出引脚 –PIC16F1786

36 个输入/输出引脚 –PIC16F1784/1787

XLP 技术

通电重置 POR

通电计时器 PWRT

振荡器启动计时器 OST

掉电重置 BOR

延长监控计时器 WDT

增强型低电压编程 LVP

在线串行编程 ICSP

在线调试 ICD

### 外设

15 通道 12 位模拟到数字转换器 – PIC16F1784/1787

11 通道 12 位模拟到数字转换器 – PIC16F1786

8 位数字到模拟转换器 DAC

三个捕获/比较/PWM CCP 模块

两个可编程开关模式控制器 PSMC

三个运算放大器 - PIC16F1784/1787

两个运算放大器 – PIC16F1786

四个比较器

两个 8 位计时器

一个 16 位计时器

主同步串行端口 MSSP，带有 SPI 和 I2C

增强型通用同步异步接收器发射器 EUSART

固定电压参考 FVR
