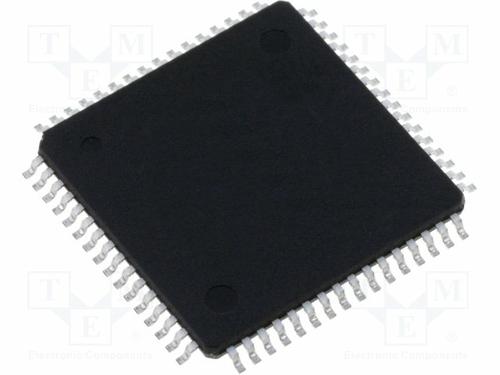

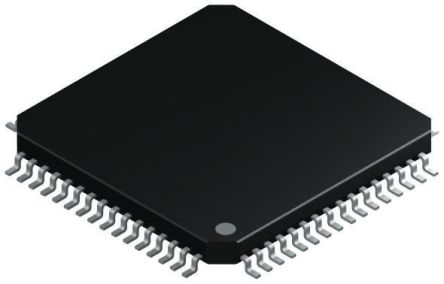

MICROCHIP PIC16F1527-I/PT. 芯片, 8位微控制器, PIC16F, 20MHZ, 64-TQFP
PIC16F1526/1527 8 位闪存
的 PIC16F 系列微控制器 8 位 MCU，将 Microchip 的 PIC® 体系架构融入到引脚和封装选件中，从节省空间的 14 引脚器件到功能丰富的 64 引脚器件。带有基线、中级或增强型中级体系架构的器件提供多种不同的外围器件组合，可谓设计人员提供灵活性，并为应用提供选择。
PIC16F1526/1527 系列微控制器基于 Microchip 的增强型中级内核，带 16 层深硬件堆栈和 49 个指令。这些 MCU 提供高达 5 个 MIP、28 千字节程序存储器和 1536 字节 RAM。板载可配置振荡器。
### 微控制器功能
最大 20 MHz CPU 速度
49 个指令
16 级硬件堆栈
16 MHz 内部振荡器 - 可选频率范围 16 MHz 至 32 kHz
54 个输入/输出引脚
XLP 技术
通电重置 POR
通电计时器 PWRT
可编程低功率掉电重置 LPBOR
延长监控计时器 WDT
在线串行编程 ICSP
在线调试 ICD
增强型低电压编程 LVP
### 外设
30 通道 10 位模数转换器 ADC
十个捕获/比较/PWM CCP 模块
参考电压模块
六个 8 位计时器
三个 16 位计时器
两个主同步串行端口 MSSP，带 SPI 和 I2C
两个增强型通用同步异步接收器发射器 EUSART
频率 20 MHz
电源电压DC 2.30V min
工作电压 2.3V ~ 5.5V
针脚数 64
时钟频率 20 MHz
RAM大小 1.5 KB
位数 8
耗散功率 800 mW
FLASH内存容量 28 KB
模数转换数ADC 1
输入/输出数 54 Input
工作温度Max 85 ℃
工作温度Min -40 ℃
耗散功率Max 800 mW
电源电压 2.3V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 2.3 V
安装方式 Surface Mount
引脚数 64
封装 TQFP-64
长度 10 mm
宽度 10 mm
高度 1.05 mm
封装 TQFP-64
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tray
制造应用 Security, 消费电子产品, 工业, 车用, Lighting, Industrial, Medical, 照明, Consumer Electronics, Automotive, 安全, 医用, 电机驱动与控制, Motor Drive & Control
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
