MICROCHIP PIC16F506-I/ST 微控制器, 8位, 闪存, AEC-Q100, PIC16F5xx, 20 MHz, 1.5 KB, 67 Byte, 14 引脚, TSSOP
The peripheral-rich 8-bit The**Features:**
* Standard Flash Memory
* 1 μs Instruction Execution
* 35 Instructions
* 25 mA Source and Sink Per I/O
* ICSP™ In-Circuit Serial Programming™
* 1-8-Bit, 1-16-Bit and 1 WD Timer PIC12F683 1-16 Bit, 2- 8-Bit and 1 WDT
* .0-5.5 V Operating Range
频率 20 MHz
电源电压DC 5.00 V, 5.50 V max
工作电压 2V ~ 5.5V
针脚数 14
时钟频率 20.0 MHz
RAM大小 67 B
位数 8
耗散功率 700 mW
FLASH内存容量 1536 B
I/O引脚数 12
存取时间 8.00 µs
内核架构 PIC
模数转换数ADC 1
输入/输出数 12 Input
工作温度Max 85 ℃
工作温度Min -40 ℃
耗散功率Max 700 mW
电源电压 2V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 2 V
安装方式 Surface Mount
引脚数 14

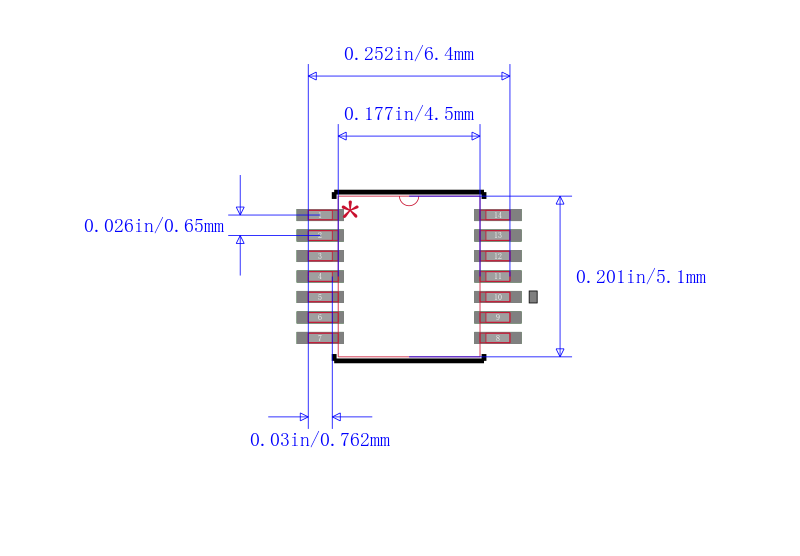

封装 TSSOP-14
长度 5 mm
宽度 4.4 mm
高度 0.9 mm
封装 TSSOP-14
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tube
制造应用 Automotive, 车用
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
PIC16F506-I/ST Microchip 微芯 | 当前型号 | 当前型号 |
DV164120 微芯 | 完全替代 | PIC16F506-I/ST和DV164120的区别 |
PIC16F505-I/ST 微芯 | 类似代替 | PIC16F506-I/ST和PIC16F505-I/ST的区别 |
PIC16F506-I/P 微芯 | 类似代替 | PIC16F506-I/ST和PIC16F506-I/P的区别 |
