PIC18F2321-I/SP参数规格_中文资料_数据手册PDF

PIC18F2321-I/SP概述

PIC18F2221/2321/4221/4321 8 位微控制器Microchip 的 PIC18F 微控制器是 Microchip 产品线中功能最强大的 8 位设备。该系列包含的 CAN、LIN 和以太网功能是完整系列外围设备的一部分，可满足嵌入式应用和版本的需求，采用 XLP（极低功耗）技术，用于功耗为关键考量的应用。 PIC18F2221/2321/4221/4321 系列微控制器基于 Microchip 的 PIC18 体系结构，提供 31 级硬件堆栈和 77 指令。这些 MCU 提供高达 10 个 MIPS、多达 8 kb 的程序存储器、512 kb 的 RAM 和 256 kb 的数据 EEPROM。板载可配置振荡器，精确度为 ±1%。### 微控制器功能40 MHz 最大 CPU 速度 77 指令 31 级硬件堆栈可配置内部振荡器 - 可选频率范围 8 mHz 至 31 kHz 25 个输入/输出引脚 - PIC18F2221/2321 型号 36 个输入/输出引脚 - PIC18F4221/4321 型号 nanoWatt XLP 技术通电重置 POR 通电计时器 PWRT 振荡器启动计时器 OST 掉电重置 BOR 延长监控计时器 WDT 低电压编程 LVP 在线串行编程 ICSP 在线调试 ICD ### 外设10 位模拟到数字转换器 ADC - PIC18F2221/2321 10 通道；PIC18F4221/4321 13 通道一个增强型采集、比较、PWM 模块 - 仅 PIC18F4221/4321 型号采集、比较、PWM 模块 - PIC18F2221/2321 x 2、PIC18F4221/4321 x 1 两个比较器一个 8 位计时器三个 16 位计时器高电压/低电压检测 HLVD 模块主同步串行端口 MSSP 模块，带有 SPI 和 I2C 增强型通用同步异步接收器发射器 EUSART ### PIC18 微控制器

PIC18F2221/2321/4221/4321 8 位

的 PIC18F 微控制器是 Microchip 产品线中功能最强大的 8 位设备。该系列包含的 CAN、LIN 和以太网功能是完整系列外围设备的一部分，可满足嵌入式应用和版本的需求，采用 XLP（极低功耗）技术，用于功耗为关键考量的应用。

PIC18F2221/2321/4221/4321 系列微控制器基于 Microchip 的 PIC18 体系结构，提供 31 级硬件堆栈和 77 指令。这些 MCU 提供高达 10 个 MIPS、多达 8 kb 的程序存储器、512 kb 的 RAM 和 256 kb 的数据 EEPROM。板载可配置振荡器，精确度为 ±1%。

### 微控制器功能

40 MHz 最大 CPU 速度

77 指令

31 级硬件堆栈

可配置内部振荡器 - 可选频率范围 8 mHz 至 31 kHz

25 个输入/输出引脚 - PIC18F2221/2321 型号

36 个输入/输出引脚 - PIC18F4221/4321 型号

nanoWatt XLP 技术

通电重置 POR

通电计时器 PWRT

振荡器启动计时器 OST

掉电重置 BOR

延长监控计时器 WDT

低电压编程 LVP

在线串行编程 ICSP

在线调试 ICD

### 外设

10 位模拟到数字转换器 ADC - PIC18F2221/2321 10 通道；PIC18F4221/4321 13 通道

一个增强型采集、比较、PWM 模块 - 仅 PIC18F4221/4321 型号

采集、比较、PWM 模块 - PIC18F2221/2321 x 2、PIC18F4221/4321 x 1

两个比较器

一个 8 位计时器

三个 16 位计时器

高电压/低电压检测 HLVD 模块

主同步串行端口 MSSP 模块，带有 SPI 和 I2C

增强型通用同步异步接收器发射器 EUSART

PIC18F2321-I/SP中文资料参数规格

技术参数

频率 40 MHz

电源电压DC 5.00 V, 5.50 V max

工作电压 4.2V ~ 5.5V

针脚数 28

时钟频率 8 MHz

RAM大小 512 B

位数 8

FLASH内存容量 8 KB

I/O引脚数 25

存取时间 40.0 µs

内核架构 PIC

模数转换数ADC 1

输入/输出数 25 Input

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 1000 mW

电源电压 2V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 4.2 V

封装参数

安装方式 Through Hole

引脚数 28

封装 DIP-28

外形尺寸

长度 35.56 mm

宽度 0.295 in

高度 3.81 mm

封装 DIP-28

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 Industrial, 安全, 车用, Security, Lighting, 工业, 医用, 照明, Medical, 电机驱动与控制, 消费电子产品, Automotive, Consumer Electronics, Motor Drive & Control

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 3A991

HTS代码 8542310001

数据手册

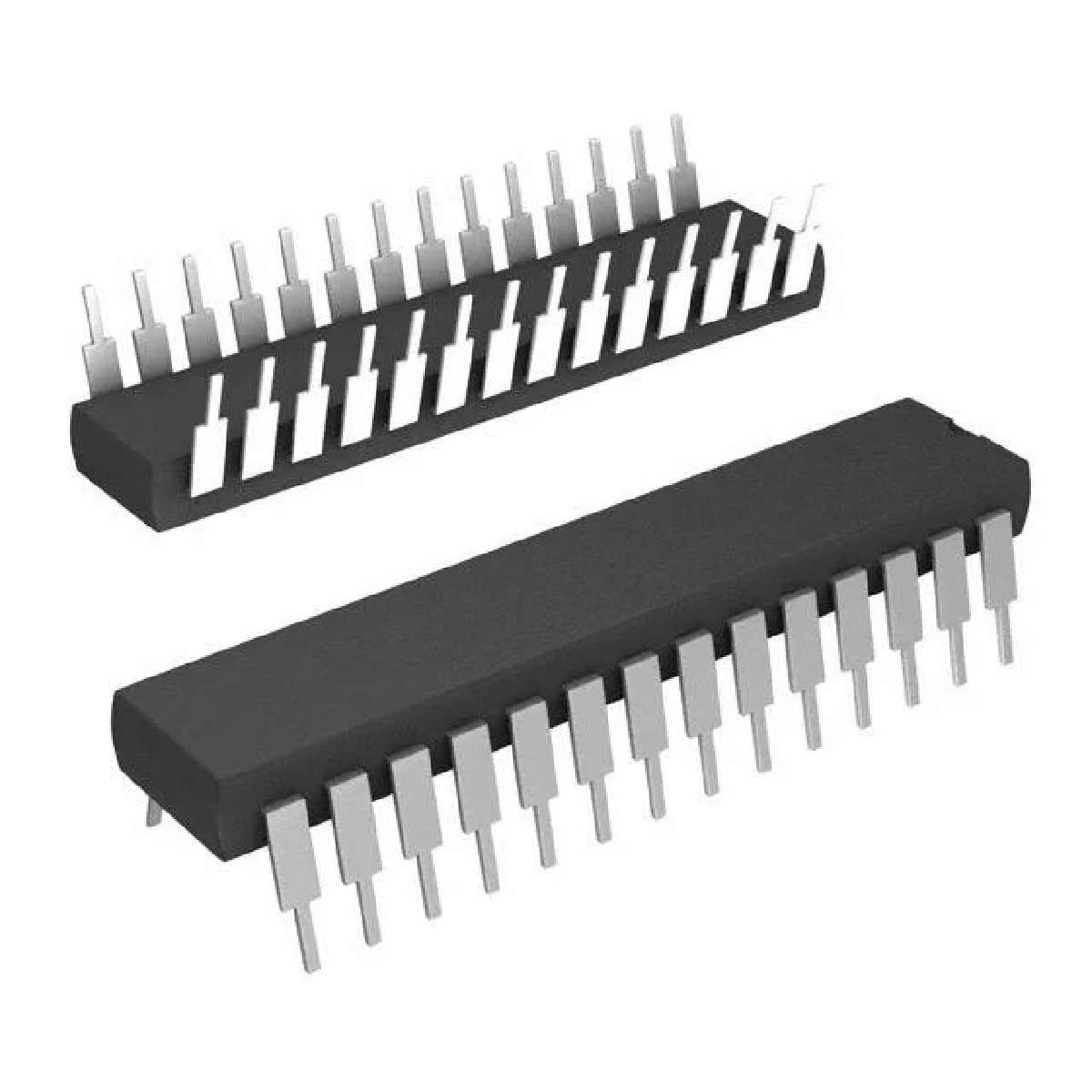

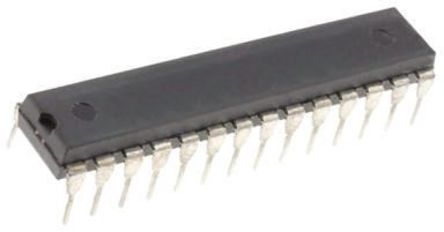

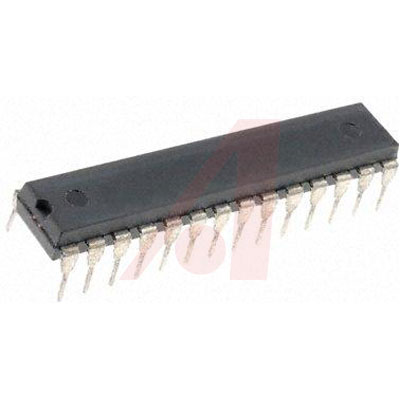

PIC18F2321-I/SP引脚图与封装图
