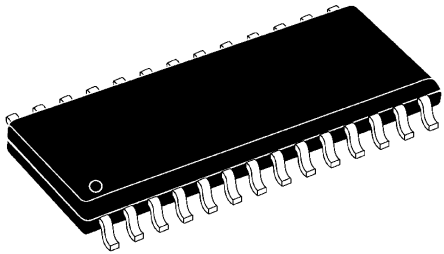

MICROCHIP PIC16F1512-E/SO 微控制器, 8位, 闪存, AEC-Q100, PIC16F151x, 20 MHz, 3.5 KB, 128 Byte, 28 引脚, SOIC
PIC16F1512/1513 8 位闪存
的 PIC16F 系列微控制器 8 位 MCU，将 Microchip 的 PIC® 体系架构融入到引脚和封装选件中，从节省空间的 14 引脚设备到功能丰富的 64 引脚设备。 带有基线、中级或增强型中级体系架构的设备提供多种不同的外围设备组合，可谓设计人员提供灵活性，并为应用提供选择。
PIC16F1512/1513 系列微控制器基于 Microchip 的增强型中级内核，带 16 层深硬件堆栈和 49 个指令。 这些 MCU 可提供高达 5 MIP、7 千字节的程序存储器，数据存储器为 256 字节 RAM。 板载可配置振荡器，精确度为 ±1%。
### 微控制器功能
最大 20 MHz CPU 速度
49 个指令
16 级硬件堆栈
16 MHz 内部振荡器 - 可选频率范围 16 MHz 至 32 kHz
25 个输入/输出引脚
XLP 技术
通电重置 POR
通电计时器 PWRT
可编程低功率掉电重置 LPBOR
延长监控计时器 WDT
在线串行编程 ICSP
在线调试 ICD
增强型低电压编程 LVP
### 外设
17 通道 10 位模拟到数字转换器 ADC
硬件电容式分压器 CVD
两个捕捉/比较/PWM CCP 模块
参考电压模块
两个 8 位计时器
一个 16 位计时器
主同步串行端口 MSSP，带有 SPI 和 I2C
增强型通用同步异步接收器发射器 EUSART
频率 20 MHz
电源电压DC 2.30V min
工作电压 2.3V ~ 5.5V
针脚数 28
时钟频率 20 MHz
RAM大小 128 B
位数 8
耗散功率 800 mW
FLASH内存容量 3.5 KB
模数转换数ADC 1
输入/输出数 25 Input
工作温度Max 125 ℃
工作温度Min -40 ℃
耗散功率Max 800 mW
电源电压 2.3V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 2.3 V
安装方式 Surface Mount
引脚数 28
封装 SOIC-28
长度 17.9 mm
宽度 7.5 mm
高度 2.35 mm
封装 SOIC-28
工作温度 -40℃ ~ 125℃
产品生命周期 Active
包装方式 Tube
制造应用 车用, 电机驱动与控制, Consumer Electronics, 照明, Automotive, Lighting, Security, 消费电子产品, 安全, Medical, Motor Drive & Control, 工业, 医用
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
PIC16F1512-E/SO Microchip 微芯 | 当前型号 | 当前型号 |
PIC16F1513-E/SO 微芯 | 类似代替 | PIC16F1512-E/SO和PIC16F1513-E/SO的区别 |
