PQ1LAX95MSPQ

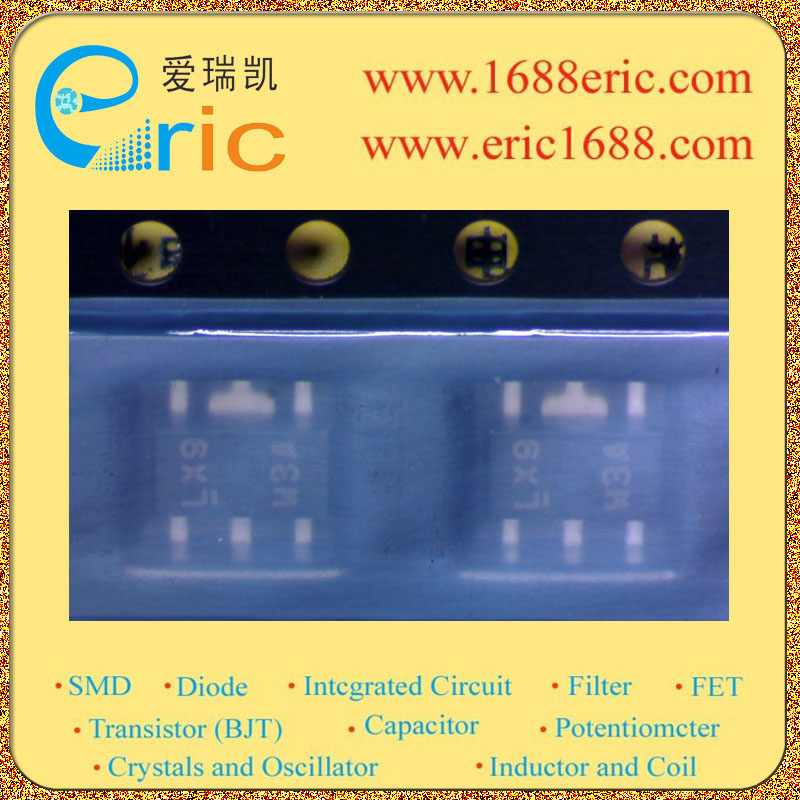

PQ1LAX95MSPQ LDO电压调整器/稳压电源IC 9V 700mV/0.7V 带使能脚EN/CE SOT89-5 marking/标记 LX9 短路保护 过热保护

电路数量Number of Regulators| 1 \---|--- 输入电压VINVoltage - Input| 15V 输出电压VOUTVoltage - Output| 9V 输出电流IoCurrent - Output| 300mA/0.3A 最大压降VDOVoltage - Dropout| 700mV/0.7V 带使能脚EN/CEON/OFF功能With Enable Pin| 有 Yes 最大耗散功率PdPower dissipation| 900mW/0.9W Description & Applications| Compact Surface Mount Type Low Power-Loss Voltage Regulators ;• Compact surface mount package 4.5×4.3×1.5mm • Output current : MAX.500mA • Power dissipation : MAX.900mW At mounting PCB shown in Fig.3 • Built-in ON/OFF control function • Built-in overcurrent, overheat protection functions • Use of ceramic capacitor is possible as output smooth capacitor • RoHS directive compliant 描述与应用| 紧凑型表面贴装类型  低功率损耗电压调节器;•紧凑的表面贴装封装（4.5×4.3×1.5毫米） •输出电流：MAX.500mA的 •功耗：MAX.900mW    （在安装印刷电路板如图3所示） •内置电源开/关控制功能 •内置过流，过热保护功能 •可以使用陶瓷电容器作为输出    平滑电容器 •符合RoHS指令
