PIC16F636/639 8 位闪存微控制器Microchip 的 PIC16F 系列微控制器 8 位 MCU，将 Microchip 的 PIC® 体系架构融入到引脚和封装选件中，从节省空间的 14 引脚设备到功能丰富的 64 引脚设备。 带有基线、中级或增强型中级体系架构的设备提供多种不同的外围设备组合，可谓设计人员提供灵活性，并为应用提供选择。 PIC16F636/639 系列微控制器基于 Microchip 的中级内核，带 8 层深硬件堆栈和 35 个指令。 这些 MCU 提供高达 5 个 MIP、3.5 千字节程序存储器、128 字节 RAM 和 256 字节 EEPROM。 板载是一个可配置振荡器，工厂校准到 ±1% 精确度。### 微控制器功能最大 20 MHz CPU 速度 35 指令 8 级硬件堆栈 8 MHz 内部振荡器 – 可选频率 8 MHz 至 31 kHz 12 个输入/输出引脚 通电重置 POR 唤醒重置 WUR 掉电重置 BOR 通电计时器 PWRT 监控器计时器 WDT 设备重置计时器 DRT 可编程低电压检测 PLVD 在线串行编程 ICSP 在线调试 ICD ### 外设两个比较器模块 一个 8 位计时器 一个 16 位计时器 KEELOQ® 兼容硬件加密模块 低频模拟前端 AFE - 仅限 PIC16F639 型号 ### PIC16 微控制器
PIC16F636/639 8 位闪存
的 PIC16F 系列微控制器 8 位 MCU，将 Microchip 的 PIC® 体系架构融入到引脚和封装选件中，从节省空间的 14 引脚设备到功能丰富的 64 引脚设备。 带有基线、中级或增强型中级体系架构的设备提供多种不同的外围设备组合，可谓设计人员提供灵活性，并为应用提供选择。
PIC16F636/639 系列微控制器基于 Microchip 的中级内核，带 8 层深硬件堆栈和 35 个指令。 这些 MCU 提供高达 5 个 MIP、3.5 千字节程序存储器、128 字节 RAM 和 256 字节 EEPROM。 板载是一个可配置振荡器，工厂校准到 ±1% 精确度。
### 微控制器功能
最大 20 MHz CPU 速度
35 指令
8 级硬件堆栈
8 MHz 内部振荡器 – 可选频率 8 MHz 至 31 kHz
12 个输入/输出引脚
通电重置 POR
唤醒重置 WUR
掉电重置 BOR
通电计时器 PWRT
监控器计时器 WDT
设备重置计时器 DRT
可编程低电压检测 PLVD
在线串行编程 ICSP
在线调试 ICD
### 外设
两个比较器模块
一个 8 位计时器
一个 16 位计时器
KEELOQ® 兼容硬件加密模块
低频模拟前端 AFE - 仅限 PIC16F639 型号
频率 20 MHz
电源电压DC 5.00 V, 5.50 V max
针脚数 20
时钟频率 20.0 MHz
RAM大小 128 B
位数 8
FLASH内存容量 3.5 KB
I/O引脚数 12
存取时间 20.0 µs
内核架构 PIC
内存容量 3500 B
内核子架构 PIC16
输入/输出数 12 Input
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 2V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 2 V
安装方式 Surface Mount
引脚数 20

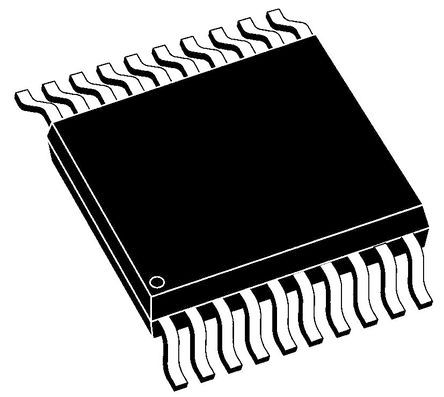

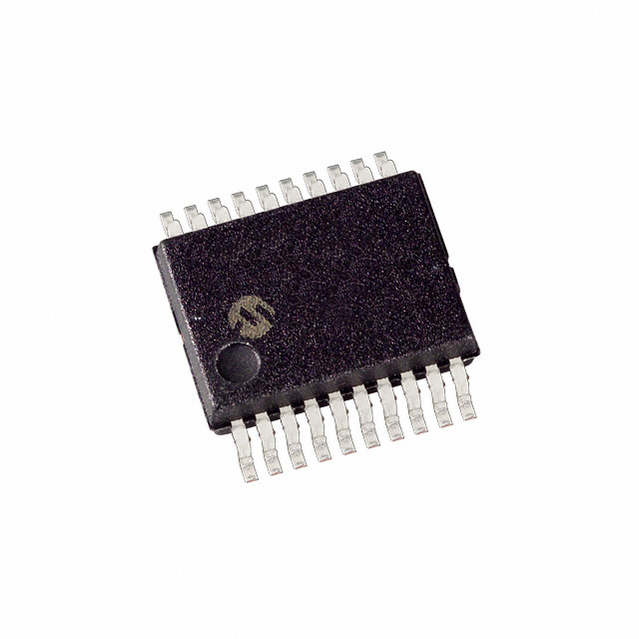

封装 SSOP-20
长度 7.5 mm
宽度 5.6 mm
高度 1.75 mm
封装 SSOP-20
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Each
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
香港进出口证 NLR
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
PIC16F639-I/SS Microchip 微芯 | 当前型号 | 当前型号 |
PIC16F639T-I/SS 微芯 | 类似代替 | PIC16F639-I/SS和PIC16F639T-I/SS的区别 |
PIC16F639-E/SS 微芯 | 类似代替 | PIC16F639-I/SS和PIC16F639-E/SS的区别 |
