PIC12F508/509 8 位闪存微控制器Microchip 的 PIC12 微控制器 MCU 是世界首个 8 引脚微控制器。 最初已经作为一次可编程 OTP 部件推出，此系列设备继续扩展为额外功能且添加了附加改进功能。 PIC12F508/509 系列微控制器基于 Microchip 的基线内核，带 2 层深硬件堆栈和 33 个指令。 这些 MCU 提供高达 1 MIPS、高达 1.5 K 字节程序内存和高达 41 字节 SRAM 数据内存。 板载 RC 振荡器，精确度为 ±1%。### 特点33 个指令 2 级硬件堆栈 4 MHz 内部振荡器 6 个输入/输出引脚 一个 8 位计时器 监控器计时器 WDT 在线串行编程 ICSP 在线调试 ICD ### PIC12F 微控制器### Microchip PIC12F 8 位 PIC® 微控制器Microchip 的 PIC12F 微控制器 MCU 是世界首个 8 引脚微控制器。 最初已经作为一次可编程 OTP 部件推出，此系列的设备将继续扩展为 Microchip 添加额外功能，进一步提高规格，并继续提供比以前更大的值。 PIC12F 成功的关键是在一个 8 引脚封装中允许六个输入/输出通道的内部 RC 振荡器。 此 RC 振荡器的更高版本可在 31kHz 和 32MHz 之间配置。
PIC12F508/509 8 位闪存
的 PIC12 微控制器 MCU 是世界首个 8 引脚微控制器。 最初已经作为一次可编程 OTP 部件推出，此系列设备继续扩展为额外功能且添加了附加改进功能。
PIC12F508/509 系列微控制器基于 Microchip 的基线内核，带 2 层深硬件堆栈和 33 个指令。 这些 MCU 提供高达 1 MIPS、高达 1.5 K 字节程序内存和高达 41 字节 SRAM 数据内存。 板载 RC 振荡器，精确度为 ±1%。
### 特点
33 个指令
2 级硬件堆栈
4 MHz 内部振荡器
6 个输入/输出引脚
一个 8 位计时器
监控器计时器 WDT
在线串行编程 ICSP
在线调试 ICD
频率 4 MHz
电源电压DC 5.00 V, 5.50 V max
工作电压 2V ~ 5.5V
针脚数 8
时钟频率 4 MHz
RAM大小 41 B
位数 8
耗散功率 800 mW
FLASH内存容量 1.5 KB
I/O引脚数 6
存取时间 4.00 µs
内核架构 PIC
输入/输出数 6 Input
工作温度Max 85 ℃
工作温度Min -40 ℃
耗散功率Max 800 mW
电源电压 2V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 2 V
安装方式 Through Hole
引脚数 8

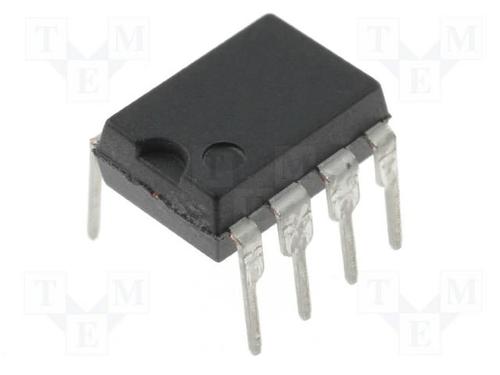

封装 PDIP-8
长度 10.16 mm
宽度 6.35 mm
高度 3.3 mm
封装 PDIP-8
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tube
制造应用 Industrial, 车用, 安全, Security, Automotive, 工业
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
HTS代码 8542310001
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
PIC12F509-I/P Microchip 微芯 | 当前型号 | 当前型号 |
PIC12F509-I/SN 微芯 | 完全替代 | PIC12F509-I/P和PIC12F509-I/SN的区别 |
PIC12F508-I/P 微芯 | 类似代替 | PIC12F509-I/P和PIC12F508-I/P的区别 |
PIC12C509A-04/P 微芯 | 类似代替 | PIC12F509-I/P和PIC12C509A-04/P的区别 |
