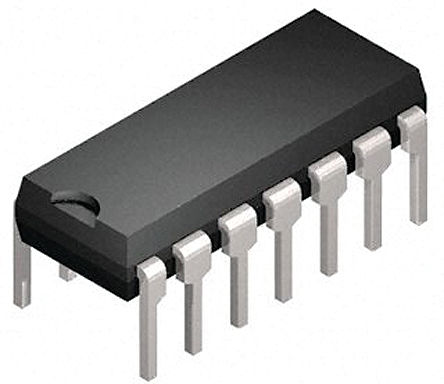

PIC16LF1554-I/P图片1

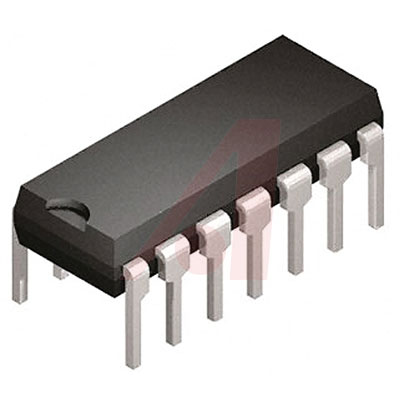

PIC16LF1554-I/P图片2

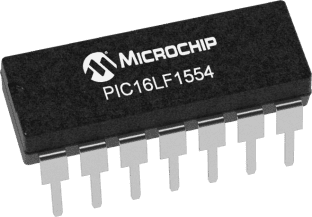

PIC16LF1554-I/P图片3

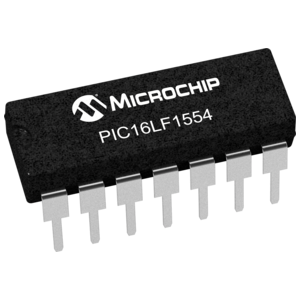

PIC16LF1554-I/P图片4
PIC16LF1554-I/P图片5
PIC16LF1554-I/P图片6
PIC16LF1554-I/P图片7
PIC16LF1554-I/P图片8
PIC16LF1554-I/P图片9
PIC16LF1554-I/P图片10
PIC16LF1554-I/P图片11
PIC16LF1554-I/P概述

MICROCHIP  PIC16LF1554-I/P  微控制器, 8位, 闪存, AEC-Q100, PIC16LF155X, 32 MHz, 7 KB, 256 Byte, 14 引脚, DIP

PIC16F1554/1559 8 位闪存

的 PIC16F 系列微控制器 8 位 MCU,将 Microchip 的 PIC® 体系架构融入到引脚和封装选件中,从空间节省的 14 引脚设备到功能丰富的 64 引脚设备。 带有基线、中级或增强型中级体系架构的设备提供多种不同的外围设备组合,可谓设计人员提供灵活性,并为应用提供选择。

PIC16F1554/1559 系列微控制器基于 Microchip 的增强型中档内核,带 16 层深硬件堆栈和 49 个指令,高达 8 MIPS。

### 微控制器功能

最大 32 MHz CPU 速度

49 个指令

16 级硬件堆栈

16 MHz 内部振荡器 - 可选频率范围 16 MHz 至 31 kHz

12 输入/输出引脚 - PIC16F1554 型号

18 输入/输出引脚 - PIC16F1559 型号

XLP 技术

通电重置 POR

通电计时器 PWRT

可编程低功率掉电重置 LPBOR

延长监控计时器 WDT

在线串行编程 ICSP

在线调试 ICD

增强型低电压编程 LVP

### 外设

11 通道 10 位模拟至数字转换器 ADC – PIC16F1554

17 通道 10 位模拟至数字转换器 ADC – PIC16F1559

两个 PWM 模块

两个比较器

两个 8 位计时器

一个 16 位计时器

参考电压模块

硬件电容式分压器 CVD

主同步串行端口 MSSP,带有 SPI 和 I2C

增强型通用同步异步接收器发射器 EUSART

PIC16LF1554-I/P中文资料参数规格
技术参数

频率 32 MHz

工作电压 1.8V ~ 3.6V

针脚数 14

时钟频率 32 MHz

RAM大小 256 B

位数 8

耗散功率 800 mW

模数转换数ADC 2

输入/输出数 12 Input

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 800 mW

电源电压 1.8V ~ 3.6V

电源电压Max 3.6 V

电源电压Min 1.8 V

封装参数

安装方式 Through Hole

引脚数 14

封装 PDIP-14

外形尺寸

长度 19.69 mm

宽度 0.28 in

高度 0.195 in

封装 PDIP-14

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Unknown

包装方式 Tube

制造应用 Motor Drive & Control, Consumer Electronics, Lighting, 医用, Industrial, Medical, 消费电子产品, 安全, 照明, 工业, Automotive, Security, 电机驱动与控制, 车用

符合标准

RoHS标准 RoHS Compliant

含铅标准 PB free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17
