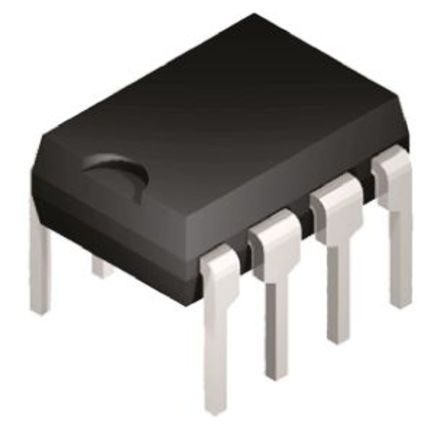

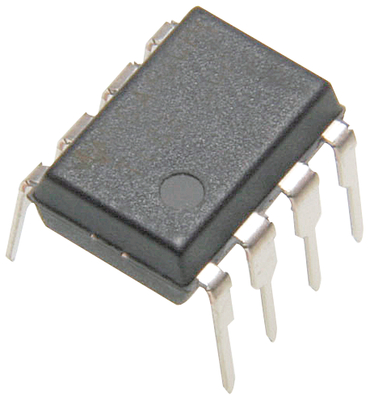

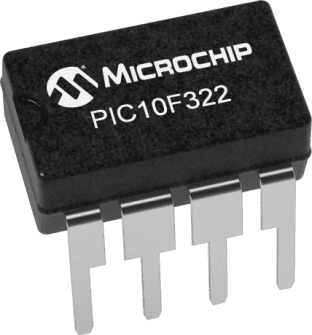

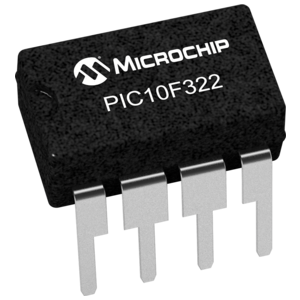

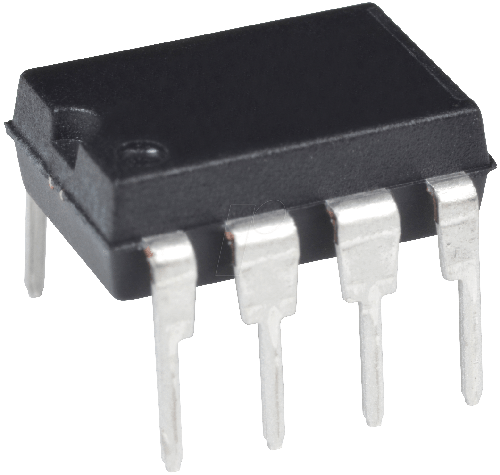

MICROCHIP PIC10F322-I/P. 芯片, 8位微控制器, PIC10, 16MHz, 8-DIP
PIC10F32x 8 位中级 PIC®
**PIC10F32x** 系列具有 的常用中级芯，增加了中断功能、更深的硬件堆栈和 35 14 位说明。 尤为特别的是，10F32x 系列提供多达 0.875Kb 自读/写程序内存、多达 64 字节数据内存、更广泛的工作电压（用于 LF 部件的 1.8V 至 3.6V，和用于 F 部件 的 2.3V 至 5.5V）和可配置为 31KHz 与 16MHz 之间的更快内部 RC 振荡器。 PIC10F32x 上首先引入了 Microchip 的 CLC（可配置逻辑单元）；除其他内核独立外设之外还包括 CWG（补充波形发生器）和 NCO（数字控制振荡器）。 PIC10F2xx 系列有备选封装（PDIP 和 2x3DFN），且 ICD 支持通过使用 ICD 接口管座交流 244045 RS 765-2737。
PIC10F 微控制器 MCU 是 Microchip 扩展系列 8 位 MCU 的最少引脚数变体。 这些超低成本设备可使工程社区在传统缺乏类似设备的应用中使用 MCU。 6 引脚 SOT23 封装是主要考虑成本、空间和功能时的理想选择。
频率 16 MHz
电源电压DC 2.30V min
工作电压 2.3V ~ 5.5V
针脚数 8
时钟频率 16 MHz
RAM大小 64 B
位数 8
耗散功率 800 mW
FLASH内存容量 896 B
模数转换数ADC 1
输入/输出数 4 Input
工作温度Max 85 ℃
工作温度Min -40 ℃
耗散功率Max 800 mW
电源电压 2.3V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 2.3 V
安装方式 Through Hole
引脚数 8
封装 DIP-8
长度 10.16 mm
宽度 0.28 in
高度 4.95 mm
封装 DIP-8
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tube
制造应用 Lighting, 工业, 照明, 车用, 医用, 安全, Industrial, Security, Motor Drive & Control, Automotive, 电机驱动与控制, 消费电子产品, Consumer Electronics, Medical
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
HTS代码 8542310001
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
PIC10F322-I/P Microchip 微芯 | 当前型号 | 当前型号 |
PIC10F320-I/P 微芯 | 类似代替 | PIC10F322-I/P和PIC10F320-I/P的区别 |
