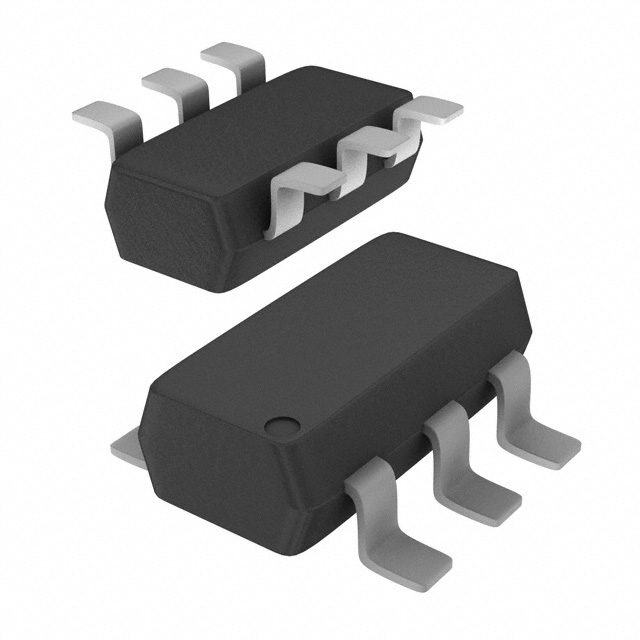

型号: PBSS5420D,115
制造商: NXP 恩智浦
描述:NXP  PBSS5420D,115  单晶体管 双极, PNP, -20 V, 80 MHz, 1.1 W, -4 A, 400 hFE
替代型号PBSS5420D,115
型号/品牌 代替类型 替代型号对比

PBSS5420D,115

NXP 恩智浦

当前型号

当前型号

PBSS301PD,115

恩智浦

功能相似

PBSS5420D,115和PBSS301PD,115的区别

ZXT13P12DE6

威世

功能相似

PBSS5420D,115和ZXT13P12DE6的区别

PBSS5420D

安世

功能相似

PBSS5420D,115和PBSS5420D的区别
