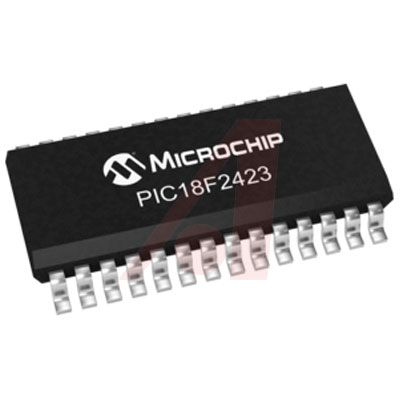

PIC18F2423-I/SO

MICROCHIP  PIC18F2423-I/SO  微控制器, 8位, 闪存, PIC18F2xxx, 40 MHz, 16 KB, 768 Byte, 28 引脚, SOIC

PIC18F2423/2523/4423/4523 8 位

的 PIC18F 微控制器是 Microchip 产品线中功能最强大的 8 位设备。 该系列包含的 CAN、LIN 和以太网功能是完整系列外围设备的一部分，可满足嵌入式应用和版本的需求，采用 XLP（极低功耗）技术，用于功耗为关键考量的应用。

PIC18F2420/2520/4420/4520 系列微控制器基于 Microchip 的 PIC18 体系结构，提供 31 级 硬件堆栈和 75 指令。 这些 MCU 提供高达 10 个 MIPS、多达 32 kb 的程序存储器、多达 1536 kb 的 RAM 和 256 kb 的数据 EEPROM。 板载可配置振荡器。

### 微控制器功能

40 MHz 最大 CPU 速度

75 指令 - 通过扩展指令集支持 83 指令

31 级硬件堆栈

可配置内部振荡器 - 可选频率范围 8 mHz 至 31 kHz

25 个输入/输出引脚 - PIC18F2423/2523 型号

36 个输入/输出引脚 - PIC18F4423/4523 型号

nanoWatt 技术

通电重置 POR

通电计时器 PWRT

振荡器启动计时器 OST

掉电重置 BOR

延长监控计时器 WDT

高电压/低电压检测 HLVD 模块

在线串行编程 ICSP

在线调试 ICD

### 外设

12 位模拟到数字转换器 ADC - PIC18F2423/2523 型号 10 通道；PIC18F4423/4523 13 通道

一个增强型采集、比较、PWM 模块 - 仅 PIC18F4423/4523 型号

采集、比较、PWM 模块 - PIC18F2423/2523 型号 x 2、PIC18F4423/4523 型号 x 1

两个比较器

一个 8 位计时器

三个 16 位计时器

主同步串行端口 MSSP 模块，带有 SPI 和 I2C

增强型通用同步异步接收器发射器 EUSART
